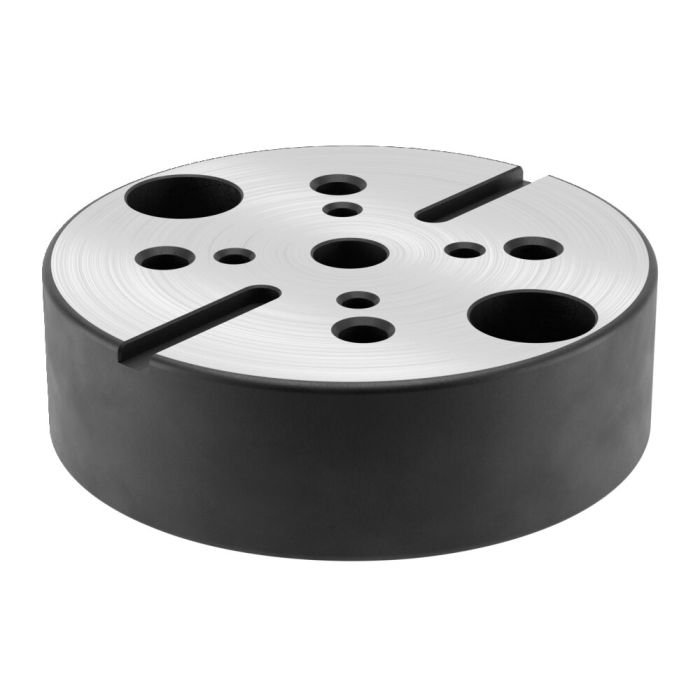

Elemento de pés com indexação para placas de rede
Aplicação:
O elemento de base com indexação é posicionado em paletes de rede M12 e M16 com uma manga de centragem e, em seguida, aparafusado. Podem ser adaptados elementos intermédios ou elementos de construção.
Este sistema de fixação pode ser usado com a finalidade do processamento de 5 lados de peças de trabalho na altura de funcionamento necessária na máquina, ou para montar, de forma segura e rápida, peças de trabalho na mesa da máquina com espaçamentos e diferentes alturas de fixação.
Observação:
Números de encomenda das mangas de centragem:
- Ø15: nº de enc. 535732
- Ø16: nº de enc. 78006
- Ø22: nº de enc. 78238
Vantagens:
Montagem simples, rápida e flexível de peças de trabalho de contornos complexos na mesa da máquina. Particularmente indicado para nivelar peças de trabalho ou dispositivos de aperto nas altura de funcionamento necessárias na máquina-ferramenta e para os fixar firmemente.
| N.º de encomenda | 532424 |
|---|---|
| Tipo de produto | Sistema modular de fixação de ponto zero |
| Modo de funcionamento | Mecânico, Hidráulico, Pneumático |
| Tamanho módulo de fixação | 5, 10, 20 |
| Características especiais | Com indexação |
