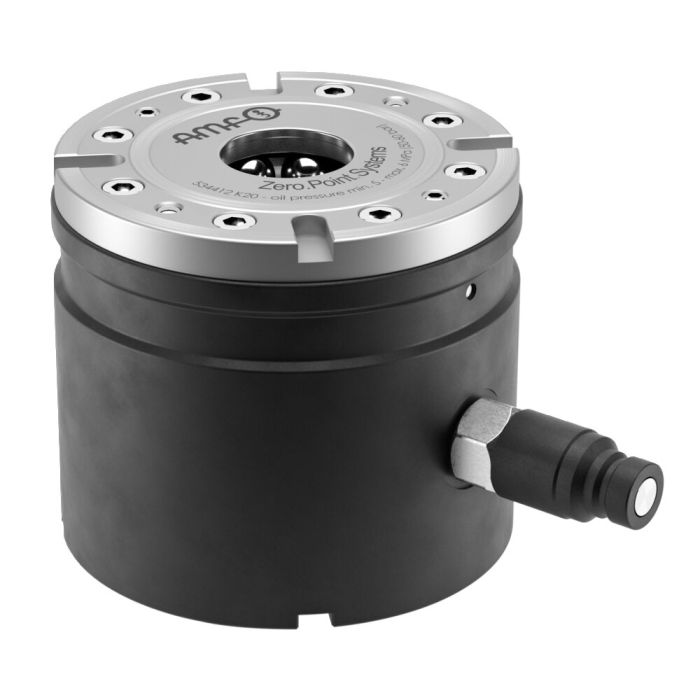

Elemento de construção BH20, hidráulico, com indexação
Aplicação:
O elemento de construção é utilizado para fixar com precisão na repetição as peças de trabalho ou os dispositivos diretamente no módulo de fixação BH20 hidráulico com indexação quádrupla por meio de pinos de fixação.
Este sistema de fixação pode ser usado com a finalidade do processamento de 5 lados de peças de trabalho na altura de funcionamento necessária na máquina, ou para fixar, de forma segura e rápida, peças de trabalho na mesa da máquina com espaçamentos e diferentes alturas de fixação.
Observação:
Nº de encomenda das mangas de centragem Ø 16 mm: 78006
Nº de encomenda para as porcas: 430264
O acoplamento rápido hidr., a ficha modelo, bem como o parafuso para fixação estão incluídos no conteúdo fornecido.
* Preste atenção nas instruções de montagem.
Vantagens:
Montagem simples, rápida e flexível de peças de trabalho de contornos complexos na mesa da máquina. Particularmente indicado para nivelar peças de trabalho ou dispositivos de aperto nas altura de funcionamento necessárias na máquina-ferramenta e para os fixar firmemente.
| N.º de encomenda | 534412 |
|---|---|
| Tipo de produto | Modulares Nullpunktspannsystem |
| Modo de funcionamento | Hidráulico |
| Tamanho módulo de fixação | 20 |
| Força de retenção [kN] | 35 |
| Força de admissão/fecho [kN] | 20 |
| Características especiais | Com indexação |
Se não encontrar um download, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para downloads gerais, como catálogos e brochuras, clique aqui.
