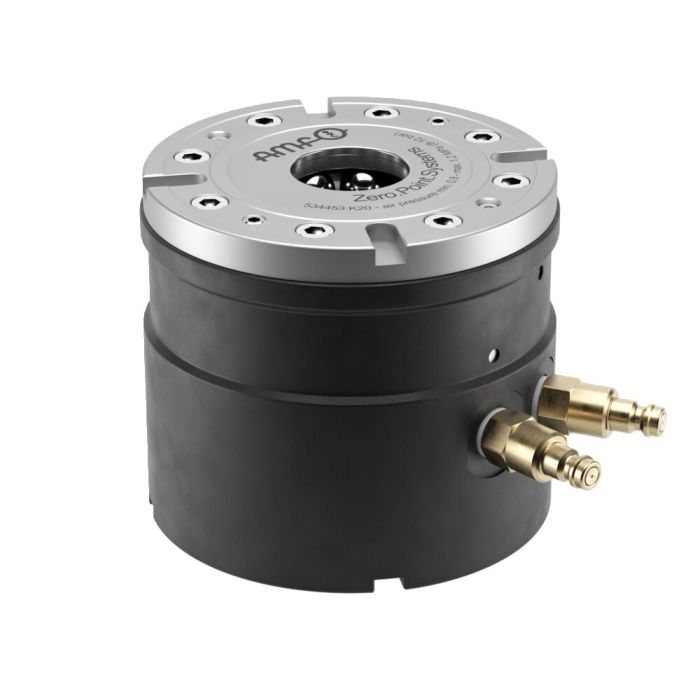

Elemento de construção BP10.3 e BP20, pneumático, com indexação

Aplicação:
O elemento de construção é utilizado para fixar com precisão na repetição as peças de trabalho ou os dispositivos diretamente nos módulos de fixação BP10.3 e BP20 pneumáticos por meio de pinos de fixação.
Este sistema de fixação pode ser usado com a finalidade do processamento de 5 lados de peças de trabalho na altura de funcionamento necessária na máquina, ou para fixar, de forma segura e rápida, peças de trabalho na mesa da máquina com espaçamentos e diferentes alturas de fixação.
As peças de trabalho podem ser protegidas durante grandes forças de processamento contra a rotação radial através da possibilidade de indexação de 90° quádrupla.

Observação:
Nº de encomenda das mangas de centragem Ø 16 mm: 78006
Nº de encomenda para as porcas: 430264
O acoplamento rápido pneum., a ficha modelo, bem como o parafuso para fixação estão incluídos no conteúdo fornecido.

* Preste atenção nas instruções de montagem.

O módulo de fixação tem duas conexões:
BP10.3:
1 = abertura pneum.
5 = ventilação
BP20:
1 = abertura pneum.
2 = reapertar pneum. (Turbo)

Vantagens:
Montagem simples, rápida e flexível de peças de trabalho de contornos complexos na mesa da máquina. Particularmente indicado para nivelar peças de trabalho ou dispositivos de aperto nas altura de funcionamento necessárias na máquina-ferramenta e para os fixar firmemente.
