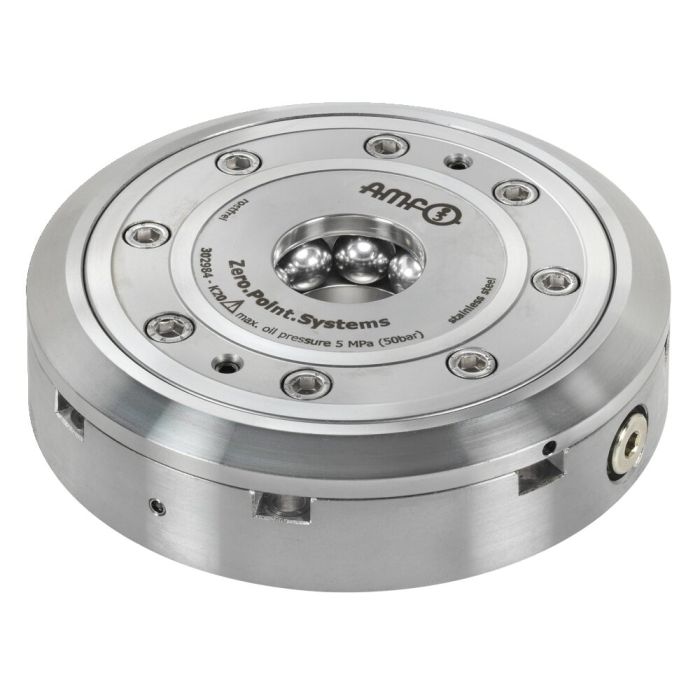

Módulo de fixação de embutir, versão de flange
Aplicação:
Sistema de fixação de ponto zero para a fixação otimizada em termos do tempo de preparação com e sem maquinário.
Observação:
A versão de flange possibilita uma embutir facilitada no corpo. Esta é posicionada exatamente sobre a função de centralização. Este é aberto pneumaticamente (1) e fechado mecanicamente com força de tensão. Para atingir as forças de captação e de bloqueio indicada, este tem de ser reapertado breve e pneumaticamente (Turbo) (2). É possível desengatar a qualquer altura os canais de pressão (O módulo está fixado sem pressão).
Recomenda-se o uso do multiplicador de pressão pneumático 6370ZVL.
Módulo de fixação tem duas ligações:
1x pneumático Abrir (1)/ 1x pneum. Reapertar (Turbo) (2).
* Preste atenção nas instruções de montagem.
| N.º de encomenda | 423988 |
|---|---|
| Tipo de produto | Einbau-Spannmodul |
| Modo de funcionamento | Pneumático |
| Tamanho módulo de fixação | 20 |
| Força de retenção [kN] | 55 |
| Força de admissão/fecho [kN] | 17 |
| Características especiais | Versão flangeada |
Se não encontrar um download, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para downloads gerais, como catálogos e brochuras, clique aqui.
- Pino de fixação tamanho 20 para parafuso prisioneiro M16 Nr. 554939 Para módulos de fixação tamanho 20, pino de fixação de ponto zero
-
-
- Conjunto-Multiplicador de pressão, pneumático Nr. 421396 Para reforçar a pressão de funcionamento em módulos de fixação pneumáticos e compensar a oscilação de pressão no cabo de alimentação
- Anel de cobertura para módulo de fixação Nr. 550284 Adequados para módulos de montagem e instalação, tamanho 20
- Adaptador sistema mecânico de acoplamento Nr. 424002 Adecuado para módulo de fijación enroscable nº 6151HA / 6151L, tamanho 20
-
-
-
-
- Cilindro de fixação rápida horizontal Nr. 303065 Abrir hidraulicamente, tamanho KH20, movimento de extensão e recolha manual do pistão de suspensão
-
- Módulo de fixação de montagem para soluções automatizadas Nr. 550258 Abrir pneumaticamente, tamanho KP20.3, com controle de bloqueio, controle de abertura e controle de apoio
- Módulo de fixação de embutir para soluções automatizadas Nr. 550262 Abrir pneumaticamente, tamanho KP20.3, com controle de bloqueio, controle de abertura, controle de apoio, monitoramento de pino de fixação e suporte de interoperacionalidade
- Módulo de fixação com detecção de sensor para abertura e bloqueio Nr. 552964 Abrir pneumaticamente, tamanho KP20, retensionamento necessário
-
-
