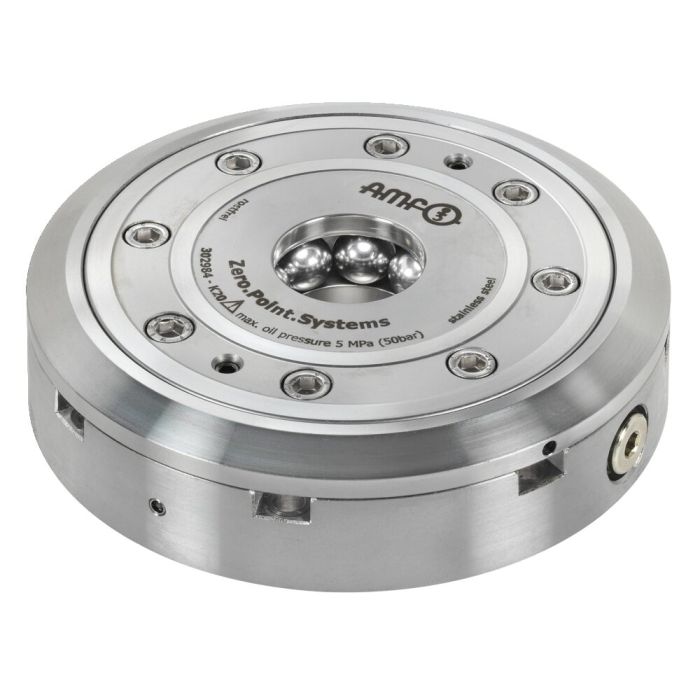

Módulo de fixação de embutir, versão de flange
Aplicação:
Sistema de fixação de ponto zero para a fixação otimizada em termos do tempo de preparação com e sem maquinário.
Observação:
A versão de flange possibilita uma embutir facilitada no corpo. Esta é posicionada exatamente sobre a função de centralização. Este é aberto pneumaticamente (1) e fechado mecanicamente com força de tensão. Para atingir as forças de captação e de bloqueio indicada, este tem de ser reapertado breve e pneumaticamente (Turbo) (2). É possível desengatar a qualquer altura os canais de pressão (O módulo está fixado sem pressão).
Recomenda-se o uso do multiplicador de pressão pneumático 6370ZVL.
Módulo de fixação tem duas ligações:
1x pneumático Abrir (1)/ 1x pneum. Reapertar (Turbo) (2).
* Preste atenção nas instruções de montagem.
| N.º de encomenda | 424168 |
|---|---|
| Tipo de produto | Módulos de fixação de embutir |
| Modo de funcionamento | Pneumático |
| Tamanho módulo de fixação | 40 |
| Força de retenção [kN] | 105 |
| Força de admissão/fecho [kN] | 30 |
| Características especiais | Versão flangeada |
