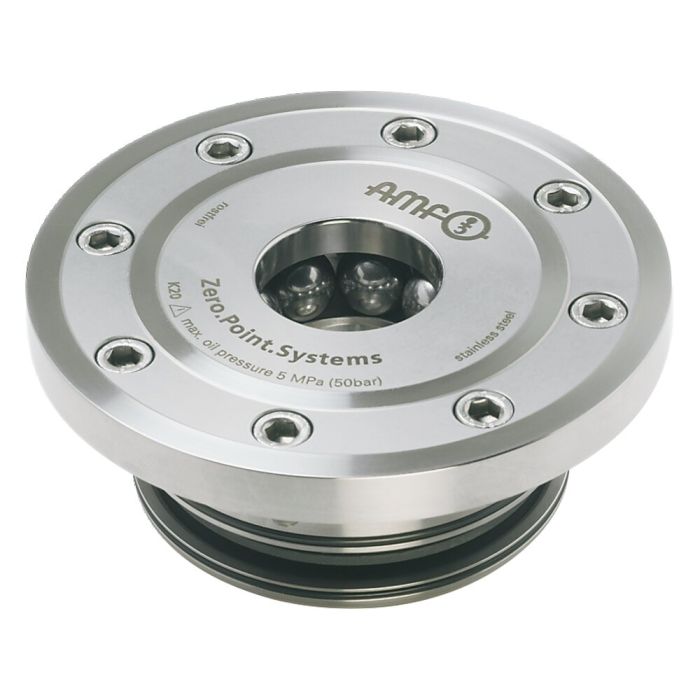

Módulo de fixação de embutir
Aplicação:
Sistema de fixação de ponto zero para a fixação otimizada em termos do tempo de preparação com e sem maquinário.
Observação:
O módulo de fixação de embutir tem elevadas forças de tração e retenção. É aberto hidraulicamente (1) e fechado mecanicamente por molas. Pode ser desconectado a qualquer momento após a despressurização da bomba.
Tem duas linhas de alimentação: abertura e fechamento hidráulica (1) e descarga (limpeza) ou controle de posicionamento pneumática (3). A execução é opcional.
Módulo de fixação de embutir em versão de flange para facilitar a embutir: ver modelo 615HA.
* Preste atenção nas instruções de montagem.
Sob consulta:
- Esquemas de embutir
| N.º de encomenda | 429845 |
|---|---|
| Tipo de produto | Módulos de fixação de embutir |
| Modo de funcionamento | Hidráulico |
| Tamanho módulo de fixação | 40 |
| Força de retenção [kN] | 105 |
| Força de admissão/fecho [kN] | 40 |
| Consulta de automação | Controle de apoio |
