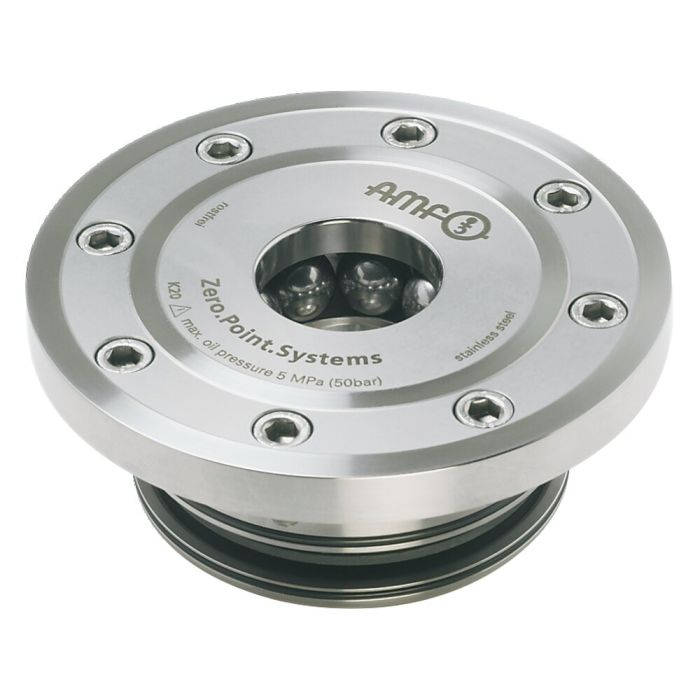

Módulo de fixação de embutir
Aplicação:
Sistema de fixação de ponto zero para a fixação otimizada em termos do tempo de preparação com e sem maquinário.
Observação:
O módulo de fixação de embutir tem elevadas forças de tração e retenção. É aberto hidraulicamente (1) e fechado mecanicamente por molas. Pode ser desconectado a qualquer momento após a despressurização da bomba.
Tem duas linhas de alimentação: abertura e fechamento hidráulica (1) e descarga (limpeza) ou controle de posicionamento pneumática (3). A execução é opcional.
Módulo de fixação de embutir em versão de flange para facilitar a embutir: ver modelo 615HA.
* Preste atenção nas instruções de montagem.
Sob consulta:
- Esquemas de embutir
| N.º de encomenda | 428680 |
|---|---|
| Tipo de produto | Módulos de fixação de embutir |
| Modo de funcionamento | Hidráulico |
| Tamanho módulo de fixação | 10 |
| Força de retenção [kN] | 25 |
| Força de admissão/fecho [kN] | 10 |
| Consulta de automação | Controle de apoio |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
- Pino de fixação tamanho 10 para parafuso prisioneiro M10 Nr. 554936 Para módulos de fixação tamanho 10, pino de fixação de ponto zero
- Pino de fixação tamanho 10 com marcação em cores para parafuso prisioneiro M8 Nr. 430280 Para módulos de fixação tamanho 10, pino de fixação de ponto zero "dourado"
- Módulo de fixação de embutir para soluções automatizadas Nr. 550261 Abrir pneumaticamente, tamanho KP10.3, com controle de bloqueio, controle de abertura, controle de apoio, monitoramento de pino de fixação e suporte de interoperacionalidade
- Módulo de fixação com detecção de sensor para abertura e bloqueio Nr. 552963 Abrir pneumaticamente, tamanho KP10, retensionamento necessário
