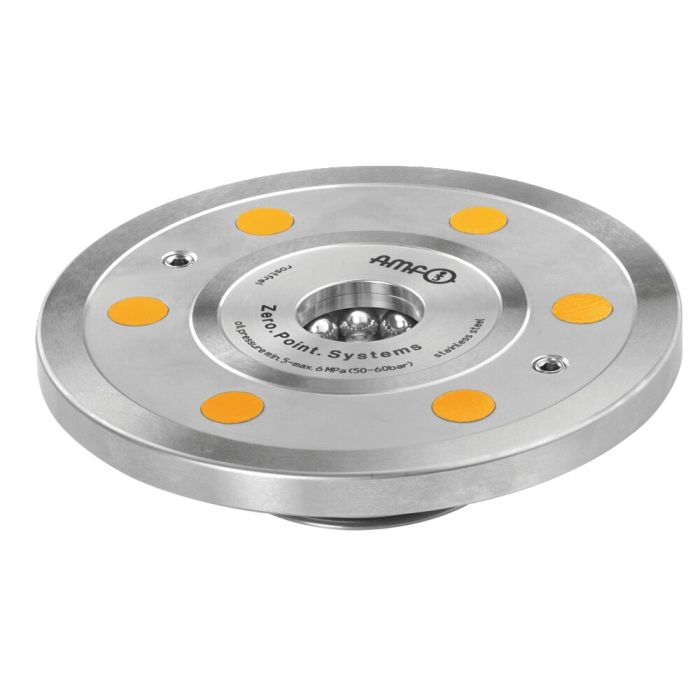

Módulo de fixação de montagem
Aplicação:
Sistema de fixação de ponto zero para a fixação otimizada em termos do tempo de preparação com e sem maquinário.
Observação:
O módulo de fixação KH10.2 de embutir é aberto através de bomba hidropneumática, com 5 bar de pressão de entrada. Nº de encomenda = 426569.
Tem altas forças de retenção, tração e bloqueio. É aberto hidráulicamente (1) e bloqueado por forças de molas. Pode ser desconectado a qualquer momento após despressurização da bomba. Tem duas linhas de alimentação: abertura e fechamento hidráulica (1) e descarga (limpeza) ou controle de posicionamento pneumática (3).A execução é opcional.
* Preste atenção nas instruções de montagem.
Sob consulta:
- Esquemas de embutir
| N.º de encomenda | 427369 |
|---|---|
| Tipo de produto | Módulos de fixação de embutir |
| Modo de funcionamento | Hidráulico |
| Tamanho módulo de fixação | 10 |
| Força de retenção [kN] | 25 |
| Força de admissão/fecho [kN] | 10 |
| Consulta de automação | Controle de apoio |
