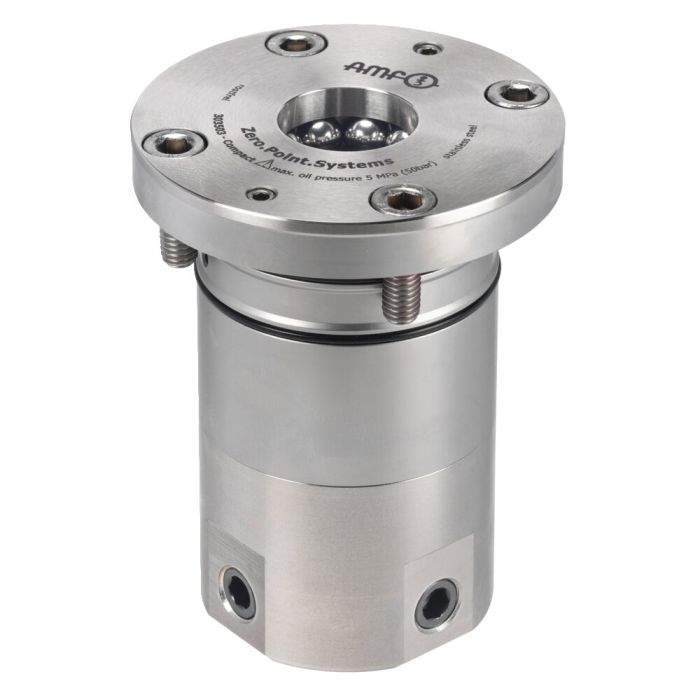

Cilindro compacto
Abrir hidraulicamente, tamanho KH10
N.º de encomenda
303503
Aplicação:
Para reequipamento de ângulos e cubos modulares. Também possível de aplicar em caso de espessuras de parede reduzidas.
Observação:
Existem seis possibilidades de conexão por padrão. Quatro conexões estão lateralmente na superfície do revestimento em uma disposição de 90°. As vedações no diâmetro exterior permitem a conexão através de uma perfuração de furo profundo na placa de base. Além disso há uma possibilidade de conexão na superfície da base do cilindro compacto.
* Preste atenção ao manual de montagem.
Sob consulta:
- Esquemas de embutir
| N.º de encomenda | 303503 |
|---|---|
| Tipo de produto | Módulos de fixação de embutir |
| Modo de funcionamento | Hidráulico |
| Tamanho módulo de fixação | 10 |
| Força de retenção [kN] | 25 |
| Força de admissão/fecho [kN] | 1.3 |
