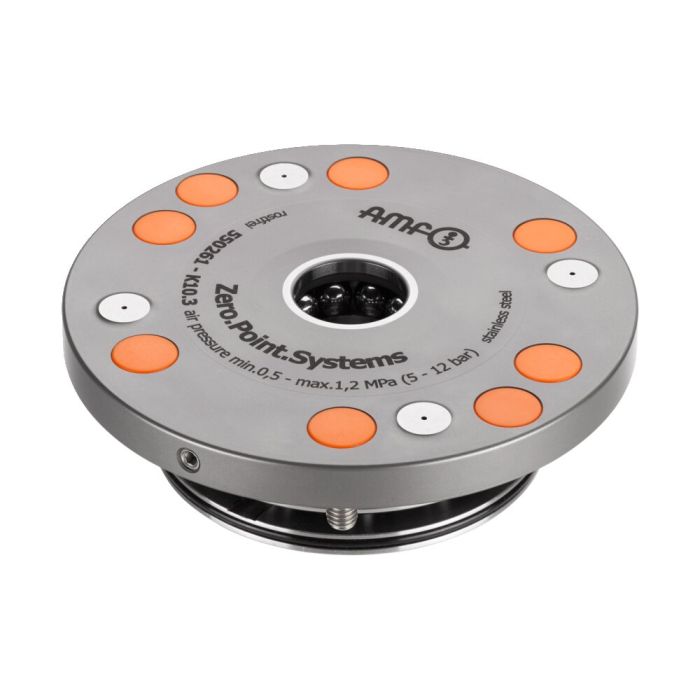

Módulo de fixação de embutir para soluções automatizadas
Concepção:
Superfície de apoio como versão isolada com descarga integrada, descarga centralizada, controle de apoio, controle de bloqueio e monitoramento do pino de fixação.
Aplicação:
Sistema de fixação de ponto zero para soluções de automatização para a fixação otimizada em termos do tempo de preparação com e sem maquinário.
Observação:
Controle de bloqueio: pressão de acumulação com o módulo de fixação bloqueado, fluxo com o módulo de fixação aberto.
Controle de abertura: pressão de acumulação com o módulo de fixação aberto, fluxo com o módulo de fixação bloqueado.
Monitoramento do pino de fixação: pressão de acumulação com pino de fixação disponível, fluxo quando o pino de fixação não está disponível.
Controle de apoio: pressão de acumulação com o palete de troca pousado.
O módulo de fixação de montagem é pneumaticamente aberto e mecanicamente bloqueado através da força de mola. A desconexão subsequente do canal de pressão é possível a qualquer momento (o módulo foi apertado sem pressão).
O módulo de fixação tem sete conexões:
1 = Abertura pneum.
3 = Descarga pneum.
4 = Entrada do controlo de abertura pneum.
5 = evacuação
6 = Entrada do controle do pino de fixação pneum.
7 = Controle de apoio pneum.
8 = Entrada do controle de bloqueio pneum.
* Preste atenção nas instruções de montagem.
Sob consulta:
- Esquemas de embutir
| N.º de encomenda | 550261 |
|---|---|
| Tipo de produto | Módulos de fixação de embutir |
| Modo de funcionamento | Pneumático |
| Tamanho módulo de fixação | 10 |
| Força de retenção [kN] | 25 |
| Força de admissão/fecho [kN] | 10 |
| Consulta de automação | Controle de bloqueio, Controle de abertura, Controle de apoio, Monitoramento de pino de fixação, Suporte de interoperacionalidade |
