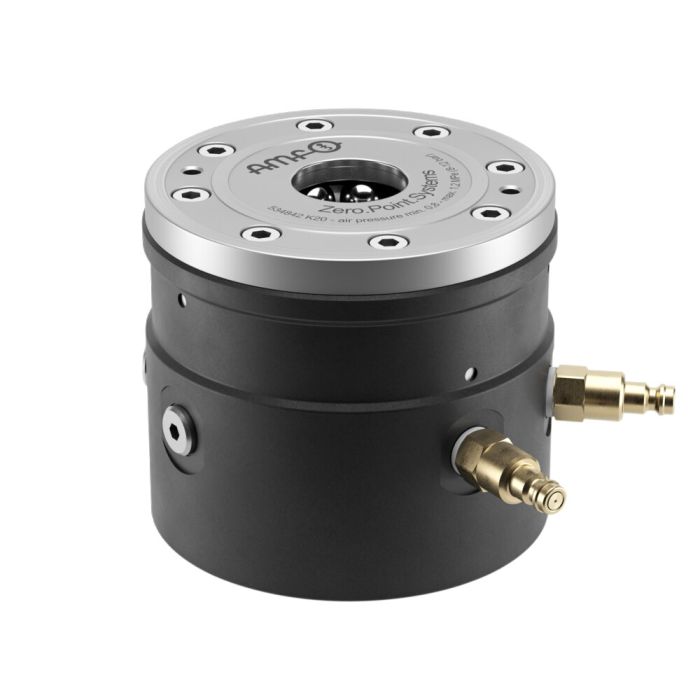

Elemento de construção BP10, BP10.3 e BP20, pneumático
Aplicação:
O elemento de construção é utilizado para fixar com precisão na repetição as peças de trabalho ou os dispositivos diretamente nos módulos de fixação BP10, BP10.3 e BP20 pneumáticos por meio de pinos de fixação.
Este sistema de fixação pode ser usado com a finalidade do processamento de 5 lados de peças de trabalho na altura de funcionamento necessária na máquina, ou para fixar, de forma segura e rápida, peças de trabalho na mesa da máquina com espaçamentos e diferentes alturas de fixação.
Observação:
Números de encomenda das mangas de centragem
- Ø 15 mm: 535732
- Ø 16 mm: 78006
O acoplamento rápido pneum., a ficha modelo, bem como o parafuso para fixação estão incluídos no conteúdo fornecido.
* Preste atenção nas instruções de montagem.
O módulo de fixação tem duas conexões:
BP10 / BP20:
1 = abertura pneum.
2 = reapertar pneum. (Turbo)
BP10.3:
1 = abertura pneum.
5 = ventilação
Vantagens:
Montagem simples, rápida e flexível de peças de trabalho de contornos complexos na mesa da máquina. Particularmente indicado para nivelar peças de trabalho ou dispositivos de aperto nas altura de funcionamento necessárias na máquina-ferramenta e para os fixar firmemente.
| N.º de encomenda | 534537 |
|---|---|
| Tipo de produto | Sistema modular de fixação de ponto zero |
| Modo de funcionamento | Pneumático |
| Tamanho módulo de fixação | 10 |
| Força de retenção [kN] | 14 |
| Força de admissão/fecho [kN] | 10 |
