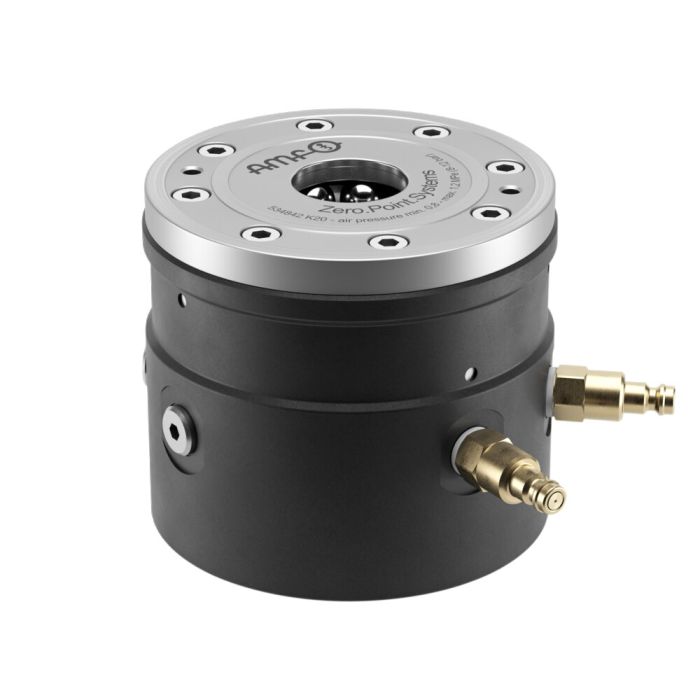

Elemento de construção BP10, BP10.3 e BP20, pneumático
Aplicação:
O elemento de construção é utilizado para fixar com precisão na repetição as peças de trabalho ou os dispositivos diretamente nos módulos de fixação BP10, BP10.3 e BP20 pneumáticos por meio de pinos de fixação.
Este sistema de fixação pode ser usado com a finalidade do processamento de 5 lados de peças de trabalho na altura de funcionamento necessária na máquina, ou para fixar, de forma segura e rápida, peças de trabalho na mesa da máquina com espaçamentos e diferentes alturas de fixação.
Observação:
Números de encomenda das mangas de centragem
- Ø 15 mm: 535732
- Ø 16 mm: 78006
O acoplamento rápido pneum., a ficha modelo, bem como o parafuso para fixação estão incluídos no conteúdo fornecido.
* Preste atenção nas instruções de montagem.
O módulo de fixação tem duas conexões:
BP10 / BP20:
1 = abertura pneum.
2 = reapertar pneum. (Turbo)
BP10.3:
1 = abertura pneum.
5 = ventilação
Vantagens:
Montagem simples, rápida e flexível de peças de trabalho de contornos complexos na mesa da máquina. Particularmente indicado para nivelar peças de trabalho ou dispositivos de aperto nas altura de funcionamento necessárias na máquina-ferramenta e para os fixar firmemente.
| N.º de encomenda | 534925 |
|---|---|
| Tipo de produto | Modulares Nullpunktspannsystem |
| Modo de funcionamento | Pneumático |
| Tamanho módulo de fixação | 10 |
| Força de retenção [kN] | 14 |
| Força de admissão/fecho [kN] | 8 |
Se não encontrar um download, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para downloads gerais, como catálogos e brochuras, clique aqui.
- Pino de fixação tamanho 10 para parafuso prisioneiro M10 Nr. 554936 Para módulos de fixação tamanho 10, pino de fixação de ponto zero
-
-
- Conjunto-Multiplicador de pressão, pneumático Nr. 421396 Para reforçar a pressão de funcionamento em módulos de fixação pneumáticos e compensar a oscilação de pressão no cabo de alimentação
- Anel de cobertura para módulo de fixação Nr. 550283 Adequados para módulos de montagem e instalação, tamanho 10
-
-
-
-
-
-
-
-
-
- Módulo de fixação com detecção de sensor para abertura e bloqueio Nr. 552963 Abrir pneumaticamente, tamanho KP10, retensionamento necessário
- Módulo de fixação de embutir para soluções automatizadas Nr. 550261 Abrir pneumaticamente, tamanho KP10.3, com controle de bloqueio, controle de abertura, controle de apoio, monitoramento de pino de fixação e suporte de interoperacionalidade
- Módulo de fixação de montagem para soluções automatizadas Nr. 550257 Abrir pneumaticamente, tamanho KP10.3, com controle de bloqueio, controle de abertura e controle de apoio
