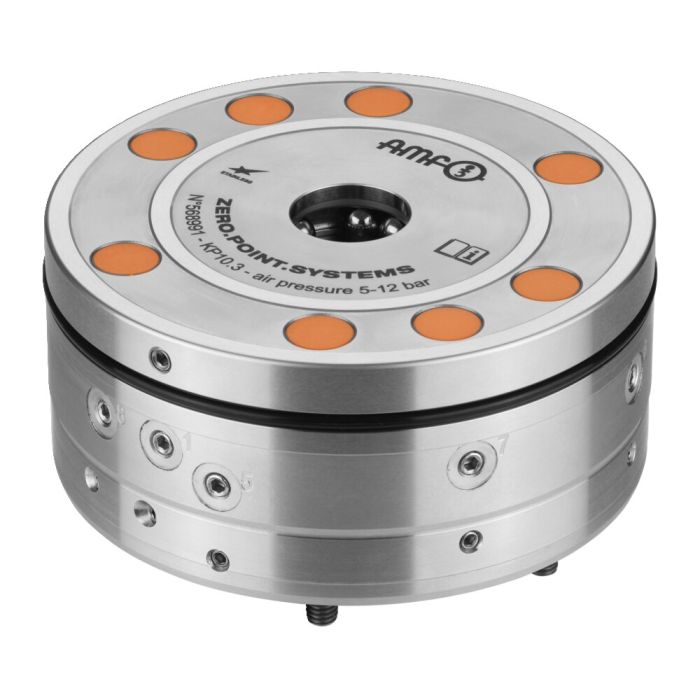

Módulo de fixação, versão flangeada
Aplicação:
Sistema de fixação de ponto zero para a fixação otimizada em termos do tempo de preparação com e sem maquinário. As linhas de alimentação pneumáticas podem ser conectadas lateralmente ou à base por meio de roscas M5. Além disso, o ar pode ser alimentado através da base com os anéis em O incluídos no material fornecido. O módulo de fixação pode ser montado em uma placa por meio da bucha de centralização 6210-15-01 ou embutido em 3 profundidades diferentes.
Observação:
Controle de apoio: pressão de acumulação com o palete de troca pousado, fluxo quando nenhum palete de troca está pousado.
O módulo de fixação de montagem é pneumaticamente aberto (1) e mecanicamente bloqueado através da força de mola. A desconexão subsequente do canal de pressão é possível a qualquer momento (o módulo foi apertado sem pressão).
O flange tem três conexões utilizáveis:
1 = abertura pneum.
3 = descarga pneum. e controle de apoio pneum.
5 = ventilação
* Preste atenção ao manual de montagem.
Sob consulta:
- Desenho de montagem
| N.º de encomenda | 568991 |
|---|---|
| Tipo de produto | Módulos de fixação de embutir |
| Modo de funcionamento | Pneumático |
| Tamanho módulo de fixação | 10 |
| Força de retenção [kN] | 25 |
| Força de admissão/fecho [kN] | 10 |
| Consulta de automação | Controle de apoio |
| Características especiais | Versão flangeada |
