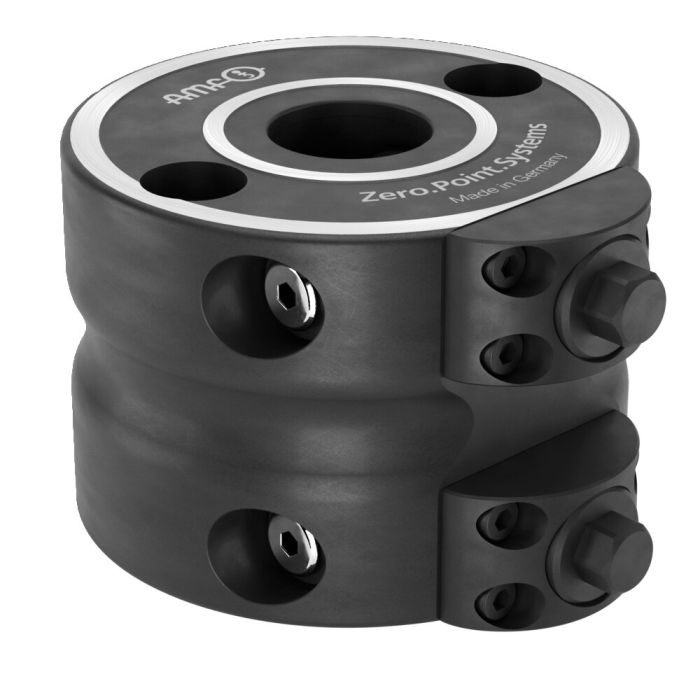

Módulo de fixação duplo, mecânico

Aplicação:
"Módulo de fixação duplo" mecânico para a fixação com tempos de preparação otimizados com e sem maquinagem. Especialmente indicado para a construção modular de soluções de fixação por meio do sistema de fixação de ponto zero.

Observação:
Este sistema de fixação une dois sistemas de fixação de ponto zero operados mecanicamente independentes entre si.
Em conjunto com o pino de fixação para ranhuras em T, este módulo de fixação é fácil e rapidamente fixado na mesa de máquina, utilizando ranhuras de fixação. No lado superior é possível fixar outros adaptadores de altura, peças de trabalho ou dispositivos através do pino de fixação.

Pino de fixação: dependendo do caso de utilização pode ser utilizada a versão de pino de fixação de ponto zero, diagonal ou subdimensionado (sem marcação em cores). O módulo de fixação BM10 pode ser usado apenas com os pinos de fixação tamanho 10 na versão M8, BM20 apenas com os pinos de fixação tamanho 20 na versão M12.

Os pinos de fixação estão incluídos no material fornecido.

Este módulo de fixação pode ser usado com temperaturas ambiente de, no máx., 200°C.
* Preste atenção ao manual de montagem.
