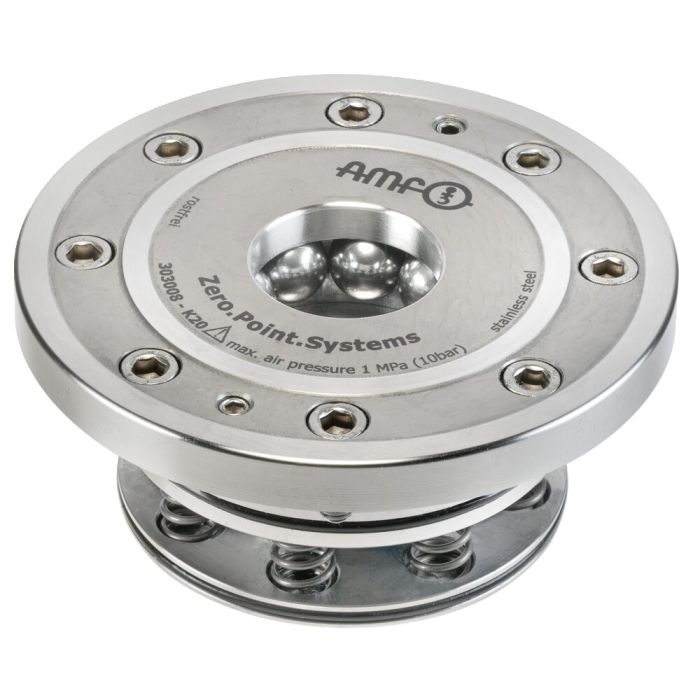

Módulo de fixação de embutir
Aplicação:
Sistema de fixação de ponto zero para a fixação otimizada em termos do tempo de preparação com e sem maquinário.
Observação:
O módulo de fixação de montagem tem alta força de retenção, tração e bloqueio. Este é aberto pneumaticamente (1) e bloqueado mecanicamente através da força de mola. Para atingir as forças de tração e bloqueio indicadas este deve ser retensionado pneumaticamente a curto prazo (Turbo) (2). A desconexão subsequente dos canais de pressão é possível a qualquer momento (o módulo foi apertado sem pressão). É recomendado o uso do amplificador de pressão pneumático n.º 6370ZVL.
O módulo de fixação com descarga e controle de apoio tem três conexões:
1x Abertura pneum. (1) / 1x Retensionamento pneum. (Turbo) (2), 1x Descarga pneum. e controle de apoio (3). (A descarga pneumática e o controle de apoio podem ser opcionalmente conectados.)
* Preste atenção nas instruções de montagem.
Sob consulta:
- Esquemas de embutir
| N.º de encomenda | 305375 |
|---|---|
| Tipo de produto | Módulos de fixação de embutir |
| Modo de funcionamento | Pneumático |
| Tamanho módulo de fixação | 10 |
| Força de retenção [kN] | 25 |
| Força de admissão/fecho [kN] | 8 |
| Consulta de automação | Controle de apoio |
