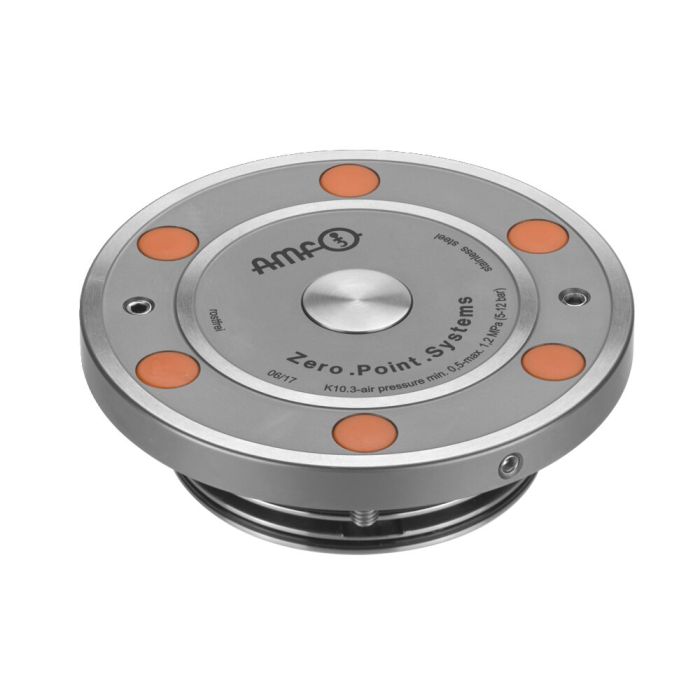

Módulo de fixação de montagem com fechamento central para soluções automatizadas
Aplicação:
Sistema de fixação de ponto zero para soluções de automatização para a fixação otimizada em termos do tempo de preparação com e sem maquinário.
Observação:
Fecho central acionado por força de mola para proteção do módulo de fixação. A fixação e montagem do pino de fixação é realizada através do parafuso de cabeça escareada DIN ISO M8. Controle de bloqueio: pressão de acumulação com o módulo de fixação bloqueado, fluxo com o módulo de fixação aberto. Controle de abertura: pressão de acumulação com o módulo de fixação aberto, fluxo com o módulo de fixação bloqueado. Controle de apoio através da função de evacuação: pressão de acumulação com o palete de troca pousado. O módulo de fixação é pneumaticamente aberto e mecanicamente bloqueado através da força de mola. A desconexão subsequente do canal de pressão é possível a qualquer momento (o módulo de fixação foi apertado sem pressão).
O módulo de fixação tem cinco conexões:
1 = Abertura pneum.
3 = Descarga pneum.
4 = Entrada do controle de abertura pneum.
5 = evacuação
8 = Entrada do controle de bloqueio pneum.
* Preste atenção nas instruções de montagem.
Sob consulta:
- Esquemas de embutir
| N.º de encomenda | 559391 |
|---|---|
| Tipo de produto | Módulos de fixação de embutir |
| Modo de funcionamento | Pneumático |
| Tamanho módulo de fixação | 10 |
| Força de retenção [kN] | 25 |
| Força de admissão/fecho [kN] | 10 |
| Consulta de automação | Controle de bloqueio, Controle de abertura, Controle de apoio |
| Características especiais | Com fechamento central |
