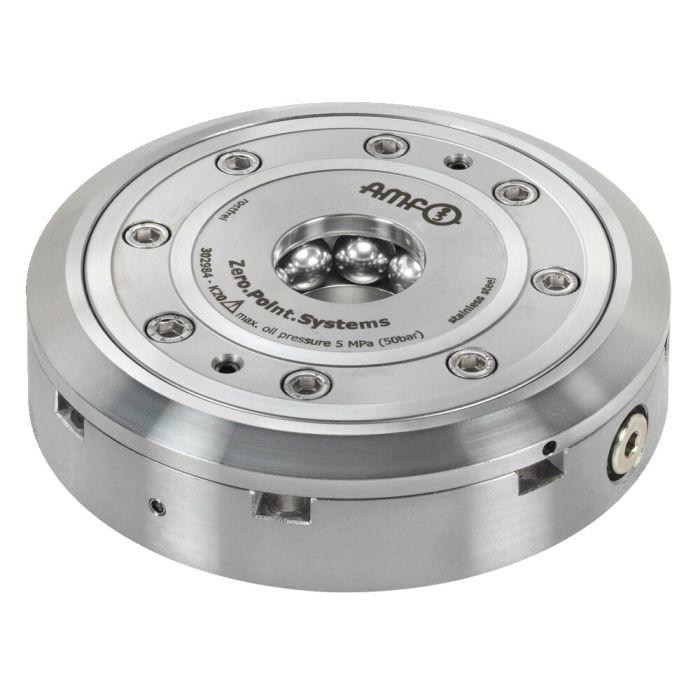

Módulo de fixação de embutir, versão de flange
Aplicação:
Sistema de fixação de ponto zero para a fixação otimizada em termos do tempo de preparação com e sem maquinário.
Observação:
A versão de flange possibilita uma embutir facilitada no corpo de base. Esta é posicionada exatamente sobre a função de centragem. O módulo de fixação pode ser colocado em funcionamento opcionalmente do lado exterior com a tubulação de conduta ou do lado inferior da ligação de anel em O.
Este é aberto hidraulicamente (1) e fechado mecanicamente através de força de mola. É possível desengatar a qualquer altura os canais de pressão (O módulo está fixado sem pressão).
O módulo de fixação com descarga e controle de posicionamento tem duas ligações: 1x abrir hidraul. (1), 1x pneum. descarga e controle de posicionamento (3). (A descarga pneumática e o controle de base podem ser opcionalmente conectados.)
* Preste atenção nas instruções de montagem.
| N.º de encomenda | 424085 |
|---|---|
| Tipo de produto | Módulos de fixação de embutir |
| Modo de funcionamento | Hidráulico |
| Tamanho módulo de fixação | 10 |
| Força de retenção [kN] | 25 |
| Força de admissão/fecho [kN] | 10 |
| Consulta de automação | Controle de apoio |
| Características especiais | Versão flangeada |
