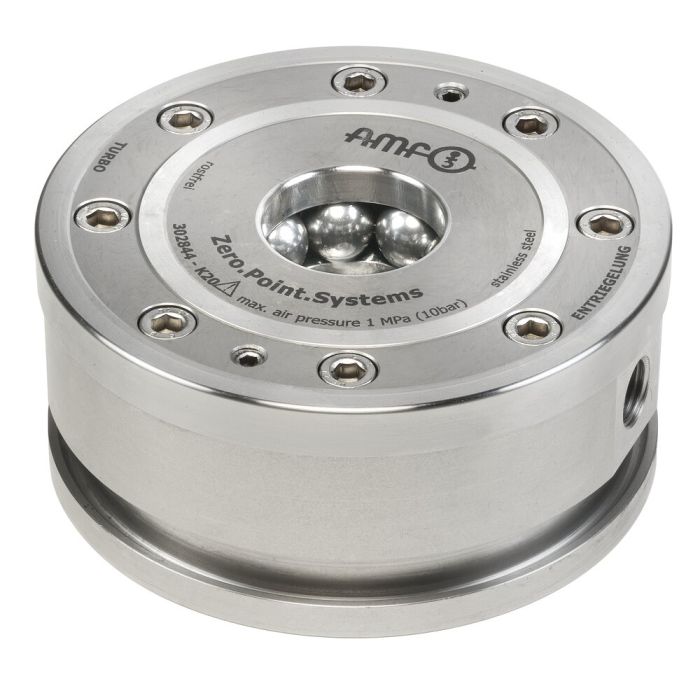

Módulo de fixação de sobrepor
Aplicação:
Sistema de fixação de ponto zero em conjugação com grampos planos de gancho 6370ZB para a fixação otimizada em termos do tempo de preparação com e sem maquinário.
Observação:
O módulo de fixação de sobrepor tem elevadas forças de tração e retenção. É aberto pneumaticamente e fechado mecanicamente através de molas. Para atingir as forças indicadas, deve-se acionar brevemente a linha Turbo (2). Pode ser desconectado a qualquer momento após despressurização da linha.
Tem três entradas de alimentação: abertura e fechamento pneumática (1) e fixação Turbo (2) e descarga (limpeza) ou controle de posicionamento pneumática (3). A execução é opcional. Recomenda-se o uso do multiplicador de pressão pneumática 6370ZVL.
* Preste atenção nas instruções de montagem.
Sob consulta:
- Caixa de embutir individual
| N.º de encomenda | 302893 |
|---|---|
| Tipo de produto | Módulos de fixação de sobrepor |
| Modo de funcionamento | Pneumático |
| Tamanho módulo de fixação | 40 |
| Força de retenção [kN] | 105 |
| Força de admissão/fecho [kN] | 30 |
| Consulta de automação | Controle de apoio |
