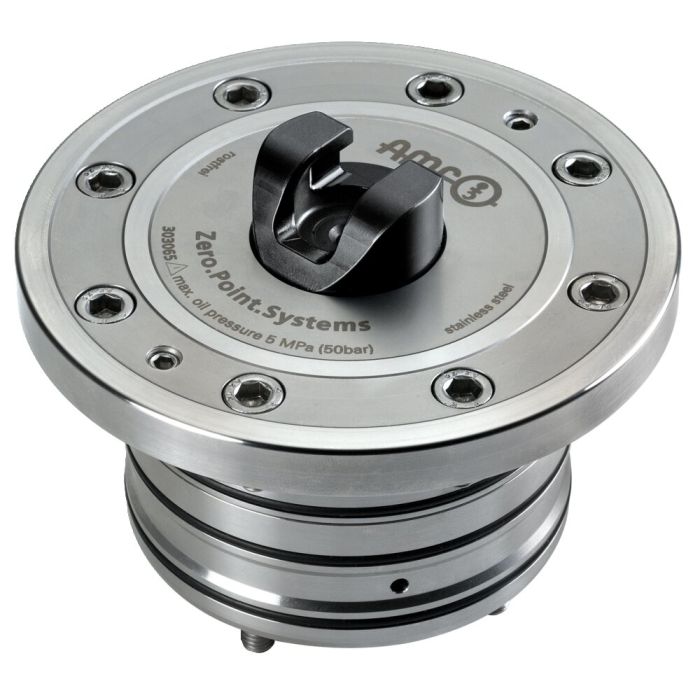

Cilindro de fixação rápida horizontal

Concepção:
Pode escolher-se geralmente movimento de extensão e recolha manual (por força manual) ou hidráulica do pistão de suspensão.
- O cilindro tem uma ligação: 1x abrir hidr. (1),
- O cilindro com movimento de extensão hidráulico tem três ligações: 1x abrir hidr. (1),
1x extensão hidr. do pistão de suspensão (5), 1x recolha hidr. do pistão de suspensão (4).

Aplicação:
Sistema de fixação de ponto zero para a fixação otimizada em termos do tempo de preparação com e sem maquinário. Para montagem em esquadros de fixação, cubos de fixação e torres de fixação. O cilindro de fixação rápida horizontal é usado para poder trocar de modo rápido e simples por meio de pistão de suspensão com força manual, hidraulicamente ou dispositivo de manuseio.

Observação:
O cilindro de aperto rápido horizontal tem forças elevadas de retenção, captação e de bloqueio elevadas. Este é aberto hidraulicamente (1) e fechado mecanicamente através de força de mola. É possível desengatar a qualquer altura os canais de pressão (O módulo está fixado sem pressão). A máxima força peso em cada pistão de suspensão não pode ser ultrapassada em KH20 = 5 kN e em KH40 = 8 kN.

* Preste atenção nas instruções de montagem.

Sob consulta:
- Esquemas de embutir
