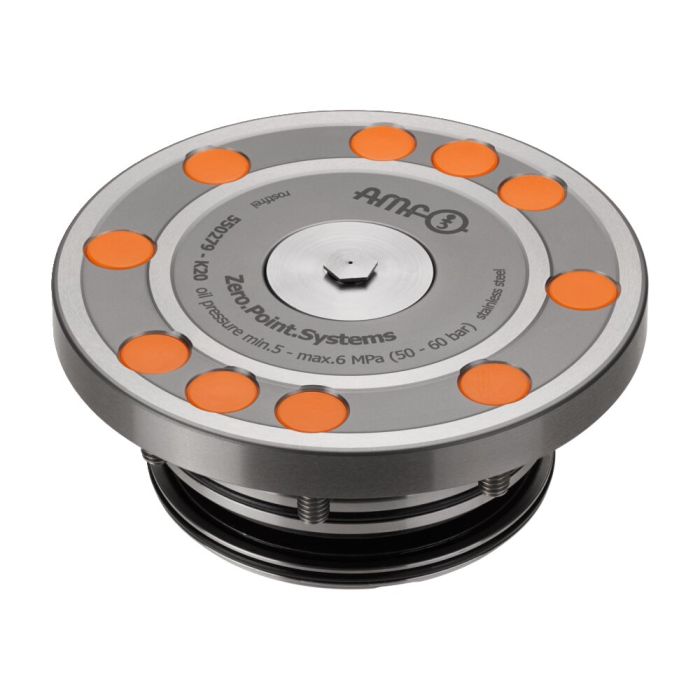

Módulo de fixação de montagem com fechamento central para soluções automatizadas
Concepção:
Com fecho central, descarga, controle de apoio e controle de abertura.
Aplicação:
Sistema de fixação de ponto zero para soluções de automatização para a fixação otimizada em termos do tempo de preparação com e sem maquinário.
Observação:
Fecho central com função de limpeza pneum. das superfícies de apoio.
A fixação e montagem do pino de fixação é realizada através do parafuso de cabeça escareada DIN ISO 10642 M12 12.9.
Controle de abertura: pressão de acumulação com o módulo de fixação aberto, fluxo com o módulo de fixação bloqueado.
Controle de apoio através da função de evacuação: pressão de acumulação com o palete de troca pousado.
O módulo de fixação de montagem é hidraulicamente aberto e mecanicamente bloqueado através da força de mola. A desconexão subsequente do canal de pressão é possível a qualquer momento (o módulo foi apertado sem pressão).
O módulo de fixação tem quatro conexões:
1 = abertura hidr.
3 = Descarga pneum. e controle de apoio
4 = Entrada do controle de abertura pneum.
5 = Saída do controle de abertura pneum.
* Preste atenção nas instruções de montagem.
| N.º de encomenda | 550279 |
|---|---|
| Tipo de produto | Módulos de fixação de embutir |
| Modo de funcionamento | Hidráulico |
| Tamanho módulo de fixação | 20 |
| Força de retenção [kN] | 55 |
| Força de admissão/fecho [kN] | 20 |
| Consulta de automação | Controle de abertura, Controle de apoio |
| Características especiais | Com fechamento central |
