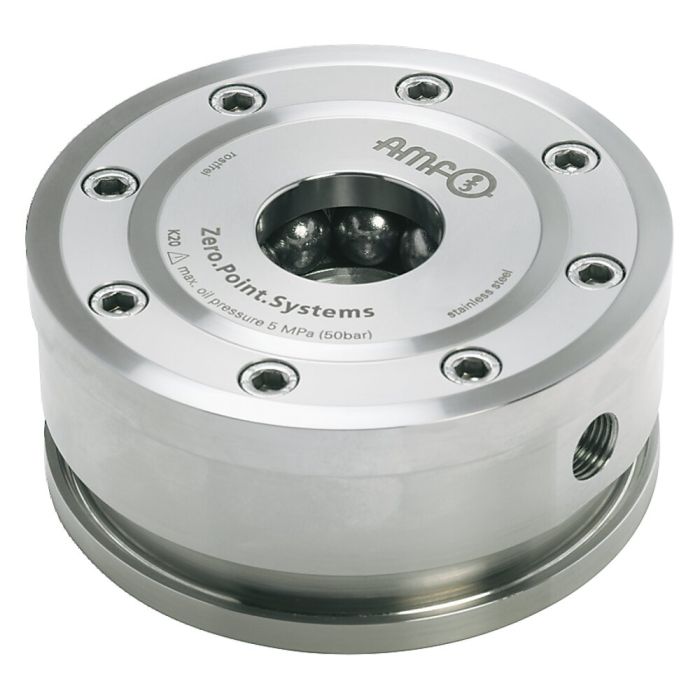

Módulo de fixação de sobrepor
Aplicação:
Sistema de fixação de ponto zero em conjugação com grampos planos de gancho 6370ZB para a fixação otimizada em termos do tempo de preparação com e sem maquinário.
Observação:
O módulo de fixação de sobrepor tem elevadas forças de tração e retenção. É aberto hidraulicamente (1) e fechado mecanicamente por molas. Pode ser desconectado a qualquer momento após a despressurização da bomba.
Tem duas linhas de alimentação: abertura e fechamento hidráulica (1) e descarga (limpeza) ou controle de posicionamento pneumática (3). A execução é opcional.
* Preste atenção nas instruções de montagem.
Sob consulta:
- Caixa de embutir individual
| N.º de encomenda | 302836 |
|---|---|
| Tipo de produto | Módulos de fixação de sobrepor |
| Modo de funcionamento | Hidráulico |
| Tamanho módulo de fixação | 20 |
| Força de retenção [kN] | 55 |
| Força de admissão/fecho [kN] | 20 |
| Consulta de automação | Controle de apoio |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
- Base modulo de fixação, Conjunto Nr. 426833 Para a fixação de módulos de fixação de sobrepor na mesa da máquina, tamanho 20
- Pino de fixação tamanho 20 para parafuso prisioneiro M16 Nr. 554939 Para módulos de fixação tamanho 20, pino de fixação de ponto zero
- Cilindro de fixação rápida horizontal Nr. 303065 Abrir hidraulicamente, tamanho KH20, movimento de extensão e recolha manual do pistão de suspensão
- Módulo de fixação de montagem para soluções automatizadas Nr. 428409 Abrir hidraulicamente, tamanho KP20, com controle de abertura e controle de apoio
- Módulo de fixação de montagem com fechamento central para soluções automatizadas Nr. 550279 Abrir hidraulicamente, tamanho KP20, com controle de abertura e controle de apoio
- Módulo de fixação com detecção de sensor para abertura e bloqueio Nr. 552964 Abrir pneumaticamente, tamanho KP20, retensionamento necessário
