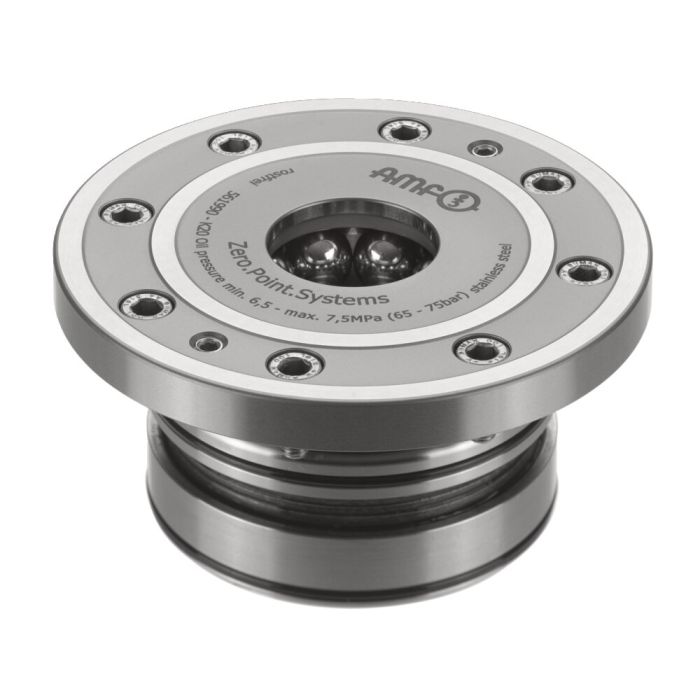

Módulo de fixação de montagem
Concepção:
Sistema de fixação de ponto zero com maior força de tração/fechamento e descarga central.
Aplicação:
Sistema de fixação de ponto zero para a fixação otimizada em termos do tempo de preparação com e sem maquinário.
Observação:
O módulo de fixação de montagem tem alta força de retenção, tração e bloqueio. Este é aberto hidraulicamente (1) e bloqueado mecanicamente através da força de mola. A desconexão subsequente dos canais de pressão é possível a qualquer momento (o módulo foi apertado sem pressão).
O módulo de fixação e controle de apoio tem duas conexões:
1x abertura hidr. (1), 1x descarga pneum. e controle de apoio (3). (A descarga pneumática e o controle de apoio podem ser opcionalmente conectados.)
* Preste atenção nas instruções de montagem.
Sob consulta:
- Desenho de montagem
| N.º de encomenda | 561990 |
|---|---|
| Tipo de produto | Módulos de fixação de embutir |
| Modo de funcionamento | Hidráulico |
| Tamanho módulo de fixação | 20 |
| Força de retenção [kN] | 55 |
| Força de admissão/fecho [kN] | 30 |
| Consulta de automação | Controle de apoio |
