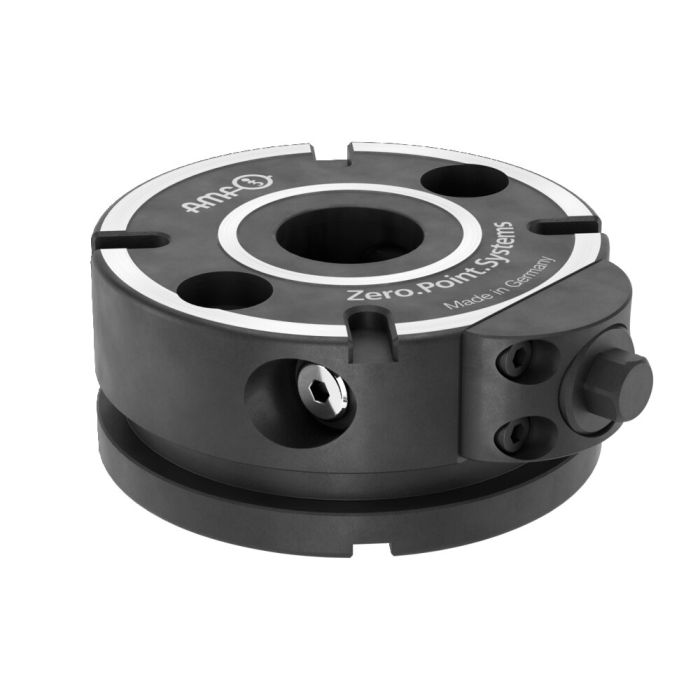

Módulo de fixação, mecânico com indexação

Aplicação:
Sistema de fixação de ponto zero mecânico com ranhuras de indexação deslocadas a 90° para a fixação optimizada em termos do tempo de configuração com e sem maquinagem.
Especialmente indicado para a construção modular de soluções de fixação por meio do sistema de fixação de ponto zero.

Observação:
O módulo mecânico de fixação para construção com ranhuras de indexação deslocadas a 90° tem alta força de retenção, admissão e fechamento.
O módulo de fixação pode ser posicionado na mesa de máquina sobre a borda de fixação circundante e fixado por elementos de fixação mecânicos.
Na parte inferior existe o furo de posicionamento para mangas de retirada, bem como um orifício de passagem para a fixação com parafuso de cabeça escareada em placas de grade (prestar atenção na força de aparafusamento máx. permitida). Também o furo de admissão para o pino de fixação de 20 in está introduzido no módulo.

Pino de fixação: dependendo do caso de utilização pode ser utilizada a versão de pino de fixação de ponto zero, diagonal ou subdimensionado (sem marcação em cores). O módulo de fixação BM10 pode ser usado apenas com os pinos de fixação tamanho 10 na versão M8, BM20 apenas com os pinos de fixação tamanho 20 na versão M12.

Um pino cilíndrico, bem como pinos de fixação para uso com os elementos de suporte (6210S) ou uso em um dispositivo, estão incluídos no material fornecido.

Este módulo de fixação pode ser usado com temperaturas ambiente de 200°C.
* Preste atenção ao manual de montagem.
