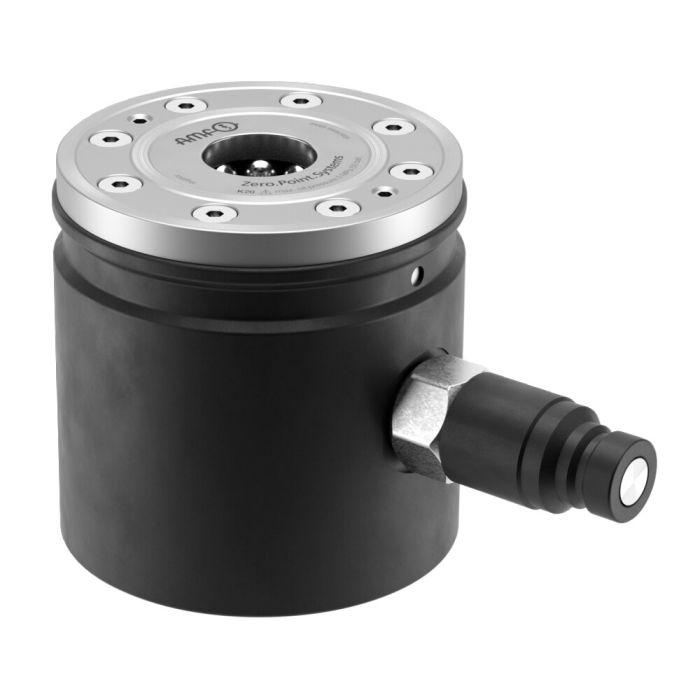

Elemento de construção BH10 e BH20, hidráulico
Aplicação:
O elemento de construção é utilizado para fixar com precisão na repetição as peças de trabalho ou os dispositivos diretamente nos módulos de fixação BH10 ou BH20 hidráulicos por meio de pinos de fixação.
Este sistema de fixação pode ser usado com a finalidade do processamento de 5 lados de peças de trabalho na altura de funcionamento necessária na máquina, ou para fixar, de forma segura e rápida, peças de trabalho na mesa da máquina com espaçamentos e diferentes alturas de fixação.
Observação:
Números de encomenda das mangas de centragem
- Ø 15 mm: 535732
- Ø 16 mm: 78006
O acoplamento rápido hidr., a ficha modelo, bem como o parafuso para fixação estão incluídos no conteúdo fornecido.
* Preste atenção nas instruções de montagem.
Vantagens:
Montagem simples, rápida e flexível de peças de trabalho de contornos complexos na mesa da máquina. Particularmente indicado para nivelar peças de trabalho ou dispositivos de aperto nas altura de funcionamento necessárias na máquina-ferramenta e para os fixar firmemente.
| N.º de encomenda | 534800 |
|---|---|
| Tipo de produto | Sistema modular de fixação de ponto zero |
| Modo de funcionamento | Hidráulico |
| Tamanho módulo de fixação | 20 |
| Força de retenção [kN] | 35 |
| Força de admissão/fecho [kN] | 20 |
