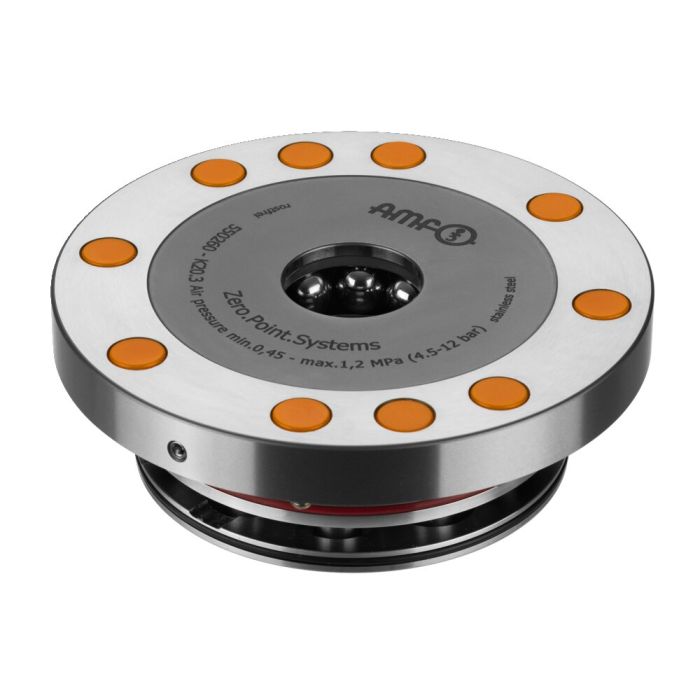

Módulo de fixação de embutir
Aplicação:
Sistema de fixação de ponto zero para a fixação otimizada em termos do tempo de preparação com e sem maquinário.
Observação:
O módulo de fixação para construção tem alta força de retenção, tração e bloqueio. Este é aberto pneumaticamente (1) e bloqueado mecanicamente através da força de tensão. A desconexão subseqüente dos canais de pressão é possível a qualquer momento (o módulo foi apertado sem pressão).
O módulo de fixação com descarga e controle de base tem duas ligações:
1x pneum. Abertura (1), 1x pneum. Descarga e controle de base (3). (A descarga pneumática e o controle de base podem ser opcionalmente conectados.)
* Preste atenção nas instruções de montagem.
Sob consulta:
- Esquemas de embutir
| N.º de encomenda | 428755 |
|---|---|
| Tipo de produto | Módulos de fixação de embutir |
| Modo de funcionamento | Pneumático |
| Tamanho módulo de fixação | 20 |
| Força de retenção [kN] | 55 |
| Força de admissão/fecho [kN] | 17 |
| Consulta de automação | Controle de apoio |
