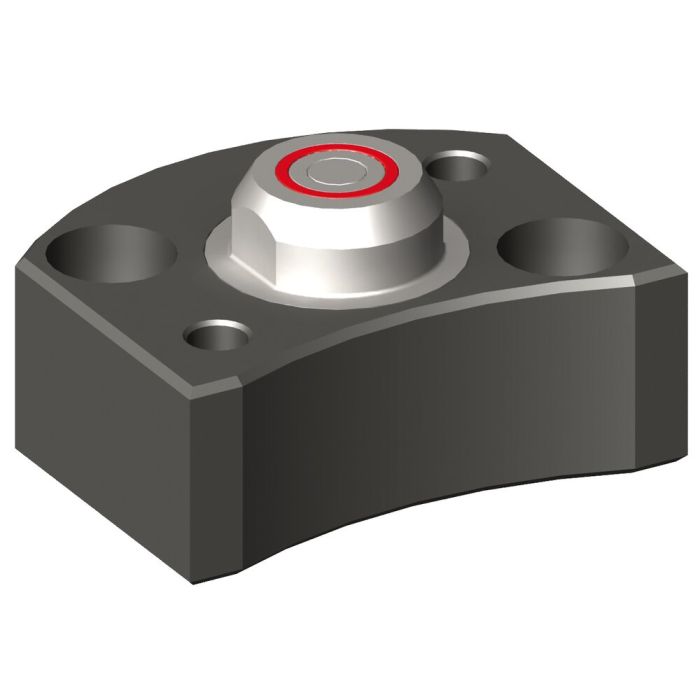

Adaptador sistema mecânico de acoplamento

Aplicação:
Os acoplamentos servem para a transferência sem perdas de meios líquidos ou em forma de gás e estão ajustados à altura da tampa dos módulos de fixação de embutir.

Observação:
O sistema mecânico e os bocais de acoplamento têm de ser colocados aprox. 2-3 mm antes do contato da superfície de vedação frontal. A tolerância radial de posicionamento (+/- 0,2mm) não pode ser excedida. Os acoplamentos só podem ser acopladas sem pressão.
Tem de se considerar a força de acoplamento calculada através da fórmula F[N] = 15,4 x p [bar] entre a pressão hidráulica entre os bocais e o sistema mecânico de acoplamento.
