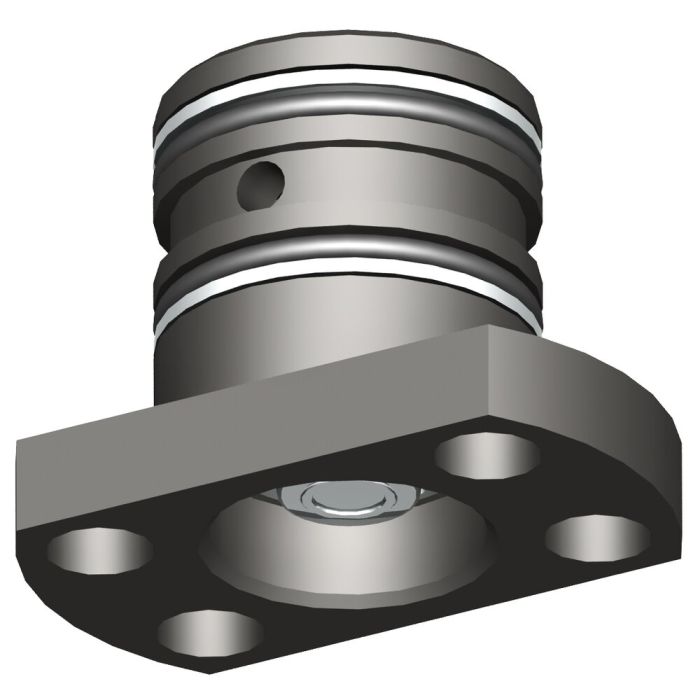

Adaptador bocal de acoplamento

Aplicação:
O adaptador do bocal de acoplamento é o equivalente ao sistema mecânico de acoplamento e é usado no palete de troca onde se encontram os pinos de fixação. Os acoplamentos servem para a transferência sem perdas de meios líquidos e em forma de gás e estão adaprados à altura dos módulo de fixação de montagem.

Observação:
As caixas de alojamento de ambas as peças devem ser inseridas aprox. 2-3 mm antes do contato das superfícies de vedação frontal. Essa função é assumida pelo adaptador do bocal de acoplamento através da função de centralização. O meio pode ser opcionalmente conduzido pelo lado superior através da junta de tubulação ou da ligação de anel em O. A tolerância radial de posicionamento (+/- 0,2mm) não pode ser excedida. Os acoplamentos só podem ser acoplados em estado sem pressão. Tem de se considerar a força de acoplamento calculada através da fórmula F[N] = 15,4 x p [bar] entre a pressão hidráulica entre os bocais e o sistema mecânico de acoplamento.
