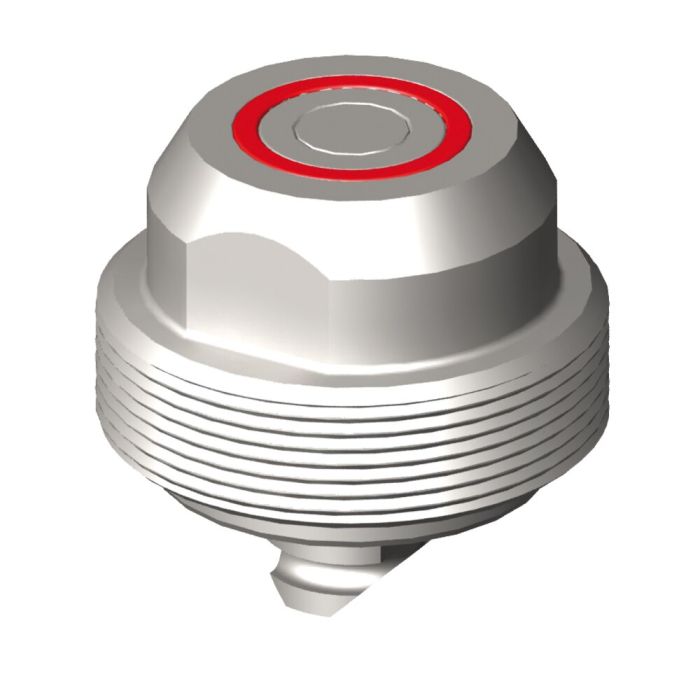

Mecânica do acoplamento roscado
Aplicação:
Os acoplamentos servem para a transferência sem perdas de meios líquidos ou em forma de gás e estão ajustados à altura da tampa dos módulos de fixação de embutir.
Observação:
O sistema mecânico e os bocais de acoplamento têm de ser colocados aprox. 2-3 mm antes do contato da superfície de vedação frontal. A tolerância radial de posicionamento (+/- 0,2mm) não pode ser excedida. Os acoplamentos só podem ser acoplados em estado sem pressão. Tem de se considerar a força de acoplamento calculada através da fórmula F[N] = 15,4 x p [bar] entre a pressão hidráulica entre os bocais e o sistema mecânico de acoplamento.
| N.º de encomenda | 424200 |
|---|---|
| Tipo de produto | Módulos de fixação de embutir |
| Modo de funcionamento | Pneumático, Hidráulico |
| Tamanho módulo de fixação | 10, 20 |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
- Adaptador bocal de acoplamento Nr. 424242 Adequado para sistema mecânico de acoplamento Nº 6370ZMMG / ZMM
- Adaptador sistema mecânico de acoplamento Nr. 424002 Adecuado para módulo de fijación enroscable nº 6151HA / 6151L, tamanho 20
