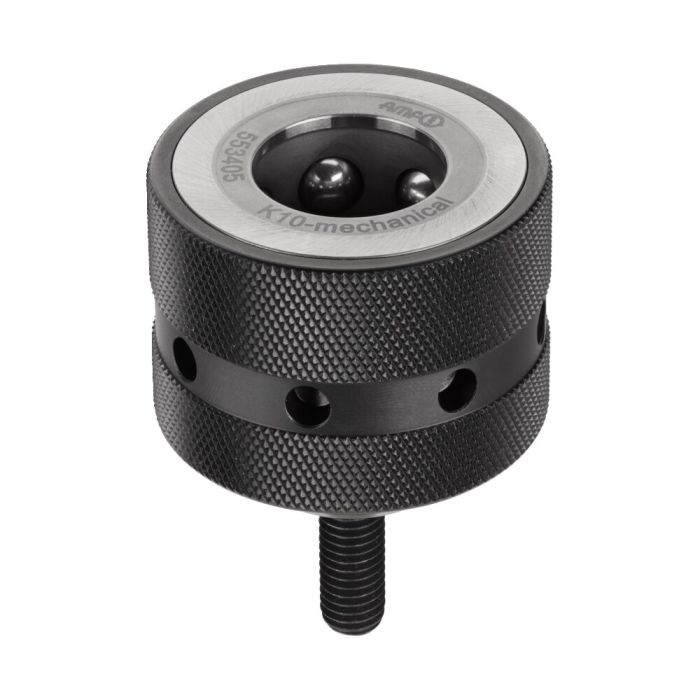

Módulo de fixação, mecânico
Aplicação:
Sistema de fixação de ponto zero mecânico para a fixação com tempos de preparação otimizados com e sem usinagem. Especialmente indicado para a construção modular de soluções de fixação por meio do sistema de fixação de ponto zero.
Observação:
O sistema de fixação de ponto zero mecânico tem alta força de retenção, tração e bloqueio. O módulo de fixação BM10 é fixado no centro com um parafuso de cabeça escareada M8, dos módulo de fixação BM20 é fixado com um parafuso cilíndrico M12.
O módulo de fixação BM20 pode ser usado apenas com o pino de fixação 20 na versão M12.
Para a abertura e fecho dos módulos de fixação recomendamos as seguintes chaves de gancho AMF:
- tamanho 10= nº de ped. 54940
- tamanho 20= nº de ped. 54973
Um pino cilíndrico está incluído no material de fornecimento. Além disso, estão incluídos parafusos de fixação para uso com os elementos de suporte (nº de pedido 532390, 532374), bem como para uso em um dispositivo.
* Preste atenção nas instruções de montagem.
| N.º de encomenda | 559094 |
|---|---|
| Tipo de produto | Módulos de fixação de sobrepor |
| Modo de funcionamento | Mecânico |
| Tamanho módulo de fixação | 20 |
| Força de retenção [kN] | 43 |
| Força de admissão/fecho [kN] | 20 |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
- Pino de fixação tamanho 20 para parafuso prisioneiro M10 e M12 Nr. 303149 Para módulos de fixação tamanho 20, pino de fixação de ponto zero
