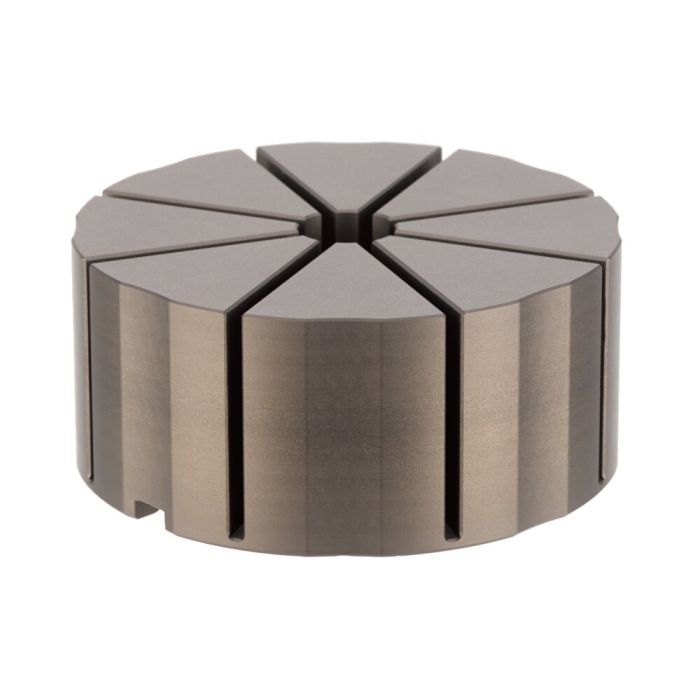

Guarnição de pinça de aperto para módulo de fixação KH20 e BH20, hidr.

Concepção:
O conjunto de fixação com diâmetro 112 mm é adequado para os módulos de fixação de ponto zero AMF KH20 (nº de pedido 428425) e BH20 (nº de pedido 534412) hidráulicos com indexação. A pinça de aperto tem acabamento de alumínio de alta resistência anodizado.

Aplicação:
O conjunto de fixação é colocado no sistema de fixação de ponto zero tamanho KH20 ou BH20 no modelo hidráulico e exerce a força de aperto radial sobre a peça de trabalho após o fechamento do módulo de fixação. O contorno da peça de trabalho é fresado no conjunto de fixação com uma profundidade de fixação mínima de aperto de 2 mm. O conjunto de fixação pode ser fresado até uma altura de H1 e, assim, podem ser introduzidos novos contornos da peça de trabalho. O diâmetro máximo da peça de trabalho é de 100 mm.
