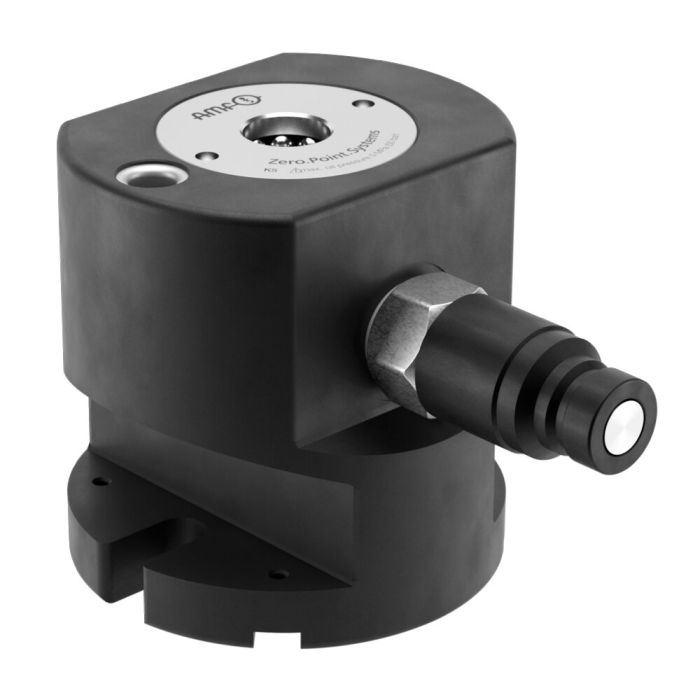

Adaptador Módulo de fixação B10 em BH5, hidr. com indexação

Aplicação:
O elemento adaptador é utilizado a fim de reduzir o tamanho B10 do componente intermediário para o módulo de fixação hidráulico BH5. As peças de trabalho e os dispositivos podem ser fixados com precisão na repetição diretamente no módulo de fixação BH5 hidráulico por meio de pinos de fixação.
Este sistema de fixação pode ser usado com a finalidade do processamento de 5 lados de peças de trabalho na altura de funcionamento necessária na máquina, ou para fixar, de forma segura e rápida, peças de trabalho na mesa da máquina com espaçamentos e diferentes alturas de fixação.
As peças de trabalho podem ser protegidas durante grandes forças de processamento contra a rotação radial através da possibilidade de indexação.

Observação:
Nº de encomenda da manga de centragem Ø 15 mm: 535732
Nº de encomenda para as porcas: 430264
O acoplamento rápido hidr., a ficha modelo, bem como os parafusos para fixação estão incluídos no conteúdo fornecido.

* Preste atenção nas instruções de montagem.

Vantagens:
Montagem simples, rápida e flexível de peças de trabalho de contornos complexos na mesa da máquina. Particularmente indicado para nivelar peças de trabalho ou dispositivos de aperto nas altura de funcionamento necessárias na máquina-ferramenta e para os fixar firmemente.
