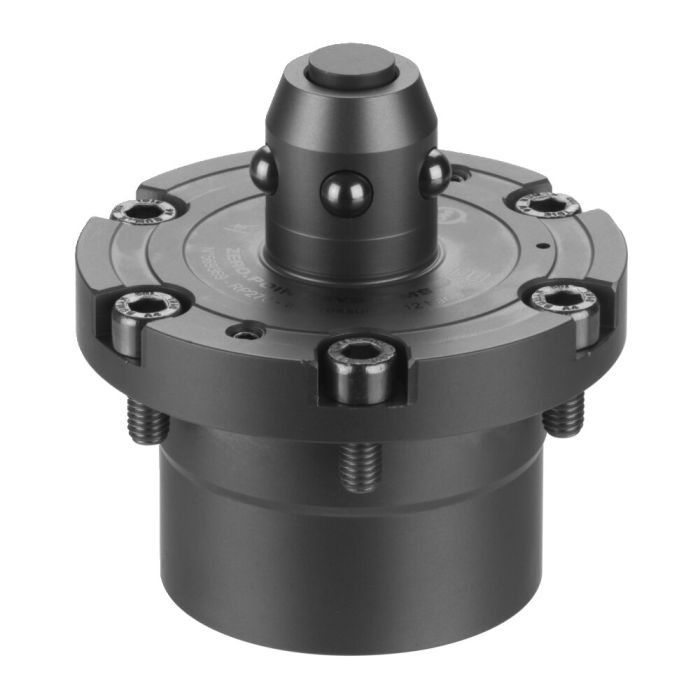

Módulo de fixação de montagem
Concepção:
Superfície de sustentação com controle integrado de apoio e purga pneumática.
Aplicação:
Sistema de fixação de ponto zero pneumático para a fixação otimizada em termos do tempo de preparação durante a usinagem com e sem corte. Ideal para aplicações na área de automação de transferência, pois não há contorno de interferência na parte inferior do palete de troca.
Observação:
O sistema de fixação de ponto zero é pneumaticamente aberto (1) e mecanicamente bloqueado através da força de mola. As linhas de alimentação pneumáticas podem ser conectadas por meio de roscas M3 na parte inferior do módulo de fixação. Além disso, o ar pode ser alimentado com os anéis em O incluídos no material fornecido. A desconexão subsequente do canal de pressão é possível a qualquer momento (o sistema de fixação de ponto zero foi apertado sem pressão). A conexão (7) pode opcionalmente ser configurada como purga pneumática e controle de apoio pneumático. A ventilação ocorre através conexão (5).
* Preste atenção ao manual de montagem.
Sob consulta:
- Desenho de montagem
| N.º de encomenda | 569369 |
|---|---|
| Tipo de produto | Módulos de fixação de embutir |
| Modo de funcionamento | Pneumático |
| Tamanho módulo de fixação | 270 |
| Força de retenção [kN] | 6 |
| Força de admissão/fecho [kN] | 0.3 |
| Consulta de automação | Controle de apoio |
