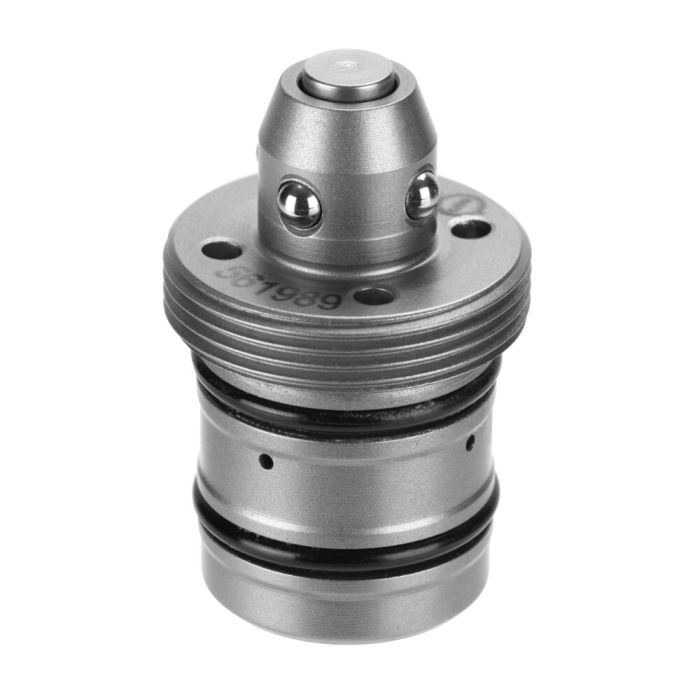

Módulo de fixação, versão de aparafusamento
Aplicação:
Sistema de fixação de ponto zero pneumático para a fixação otimizada em termos do tempo de configuração sem maquinário. Ideal para aplicações na área de automação de transferência, pois não há contorno de interferência na parte inferior da palete de troca.
Observação:
O sistema de fixação de ponto zero é pneumaticamente aberto (1) e mecanicamente bloqueado através da força de mola. A desconexão subsequente do canal de pressão é possível a qualquer momento (o sistema de fixação de ponto zero foi apertado sem pressão).
A placa de base na qual o sistema de fixação de ponto zero é aparafusado serve como superfície de sustentação. Ferramenta de montagem adequada está disponível através do nº de pedido 559439.
* Preste atenção ao manual de montagem.
Sob consulta:
- Desenho de montagem
| N.º de encomenda | 561989 |
|---|---|
| Tipo de produto | Módulos de fixação de embutir |
| Modo de funcionamento | Pneumático |
| Tamanho módulo de fixação | 250/251 |
| Força de retenção [kN] | 1 |
| Força de admissão/fecho [kN] | 0.1 |
