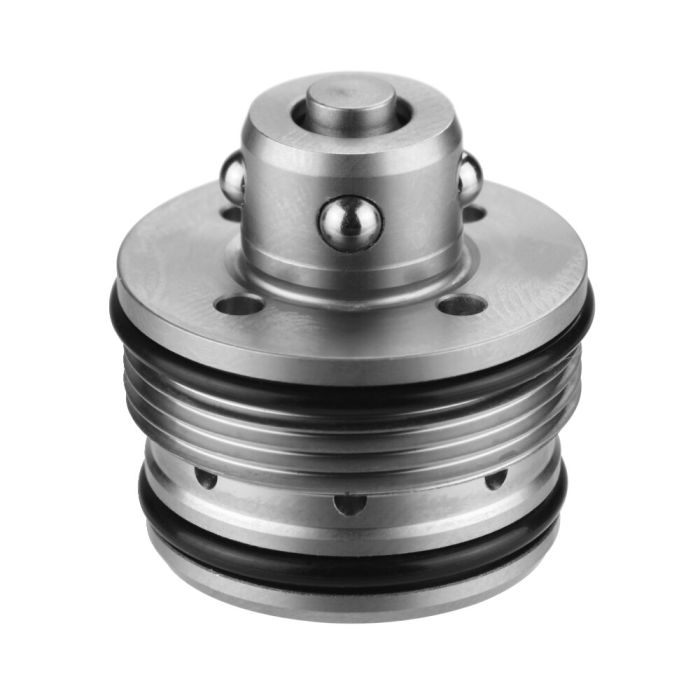

Módulo de fixação, versão roscada, construção curta
Aplicação:
Sistema de fixação de ponto zero pneumático para a fixação otimizada em termos do tempo de configuração sem maquinário.
Ideal para aplicações na área de automação de transferência, pois não há contorno de interferência na parte inferior do palete de troca.
Observação:
O sistema de fixação de ponto zero é pneumaticamente aberto (1) e mecanicamente bloqueado através da força de mola. A desconexão subsequente do canal de pressão é possível a qualquer momento (o sistema de fixação de ponto zero foi apertado sem pressão). A ventilação ocorre através conexão (5).
A placa de base na qual o sistema de fixação de ponto zero é aparafusado serve como superfície de sustentação.
Ferramenta de montagem adequada está disponível através do nº de pedido 559439.
* Preste atenção ao manual de montagem.
Sob consulta:
- Desenho de montagem
| N.º de encomenda | 567134 |
|---|---|
| Tipo de produto | Módulos de fixação de embutir |
| Modo de funcionamento | Pneumático |
| Tamanho módulo de fixação | 250/251 |
| Força de retenção [kN] | 1 |
| Força de admissão/fecho [kN] | 0.1 |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
- Ferramenta de montagem Nr. 559439 Adequado para todos os módulos e buchas de fixação dos tamanhos 250 e 251
- Bucha de fixação de ponto zero Nr. 567135 Adequada para módulos de fixação pneumáticos 6215RP-250 e -251 e módulos de fixação mecânicos 6214RM-250 e -251
- Válvula de pedal com bloqueio, pneumática Nr. 477570 Para acionamento de módulos de fixação pneumáticos
- Módulo de fixação de montagem, versão de aparafusamento Nr. 564839 Abrir pneumaticamente, tamanho SP140
- Módulo de fixação de montagem, versão de aparafusamento Nr. 563900 Abrir pneumaticamente, tamanho KP5
- Módulo de fixação com função de travamento, mecânico, versão roscada Nr. 567133 Abertura mecânica, tamanho RM251
