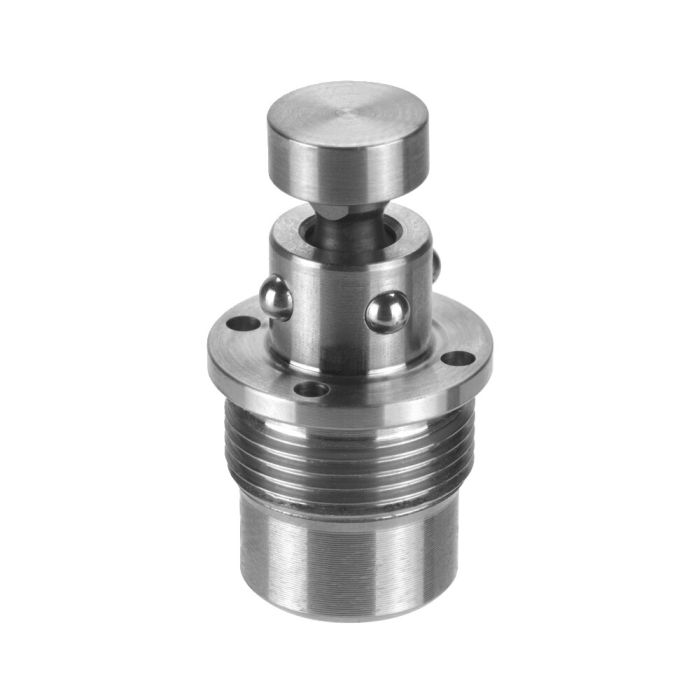

Módulo de fixação, mecânico, versão de aparafusamento
Aplicação:
Sistema de fixação de ponto zero mecânico para a fixação otimizada em termos do tempo de configuração sem maquinário.
Observação:
O sistema de fixação de ponto zero mecânico é aberto através da pressão do botão de acionamento por meio de força manual. O bloqueio é realizado mecanicamente através da força de mola. Não é necessária uma ferramenta para este efeito.
A placa de base na qual o módulo de fixação é parafusado serve como superfície de sustentação.
Um pino de atuação estendido com uma altura de 20 mm pode ser encontrado sob o código nº 561391.
Ferramenta de montagem adequada está disponível através do código nº 559439.
Números de encomenda das buchas de fixação: 559092 e 559093.
* Preste atenção nas instruções de montagem.
Sob consulta:
- Esquemas de montagem
| N.º de encomenda | 559090 |
|---|---|
| Tipo de produto | Módulos de fixação de embutir |
| Modo de funcionamento | Mecânico |
| Tamanho módulo de fixação | 250/251 |
| Força de retenção [kN] | 1 |
| Força de admissão/fecho [kN] | 0.1 |
