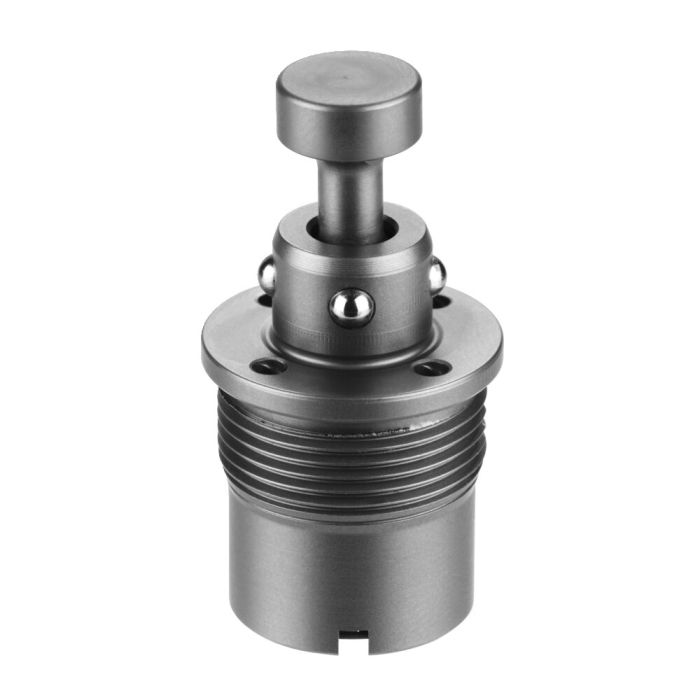

Módulo de fixação com função de travamento, mecânico, versão roscada
Aplicação:
Sistema de fixação de ponto zero mecânico com função de travamento para a fixação otimizada em termos do tempo de configuração sem maquinário. Bem adequado para fixação de dispositivos menores, por exemplo, na montagem.
Observação:
O sistema de fixação de ponto zero mecânico é aberto através da pressão do botão de acionamento por meio de força manual e permanece encaixado nesta posição. O bloqueio é realizado mecanicamente através da força de mola, pressionando novamente o botão de acionamento. Não é necessária uma ferramenta para este efeito. A placa de base na qual o módulo de fixação é aparafusado serve como superfície de sustentação. Um pino de atuação estendido com uma altura de 20 mm pode ser encontrado sob o nº de pedido 561391. Ferramenta de montagem adequada está disponível através do nº de pedido 559439.
* Preste atenção ao manual de montagem.
Sob consulta:
- Desenho de montagem
| N.º de encomenda | 567133 |
|---|---|
| Tipo de produto | Módulos de fixação de embutir |
| Modo de funcionamento | Mecânico |
| Tamanho módulo de fixação | 250/251 |
| Força de retenção [kN] | 1 |
| Força de admissão/fecho [kN] | 0.1 |
