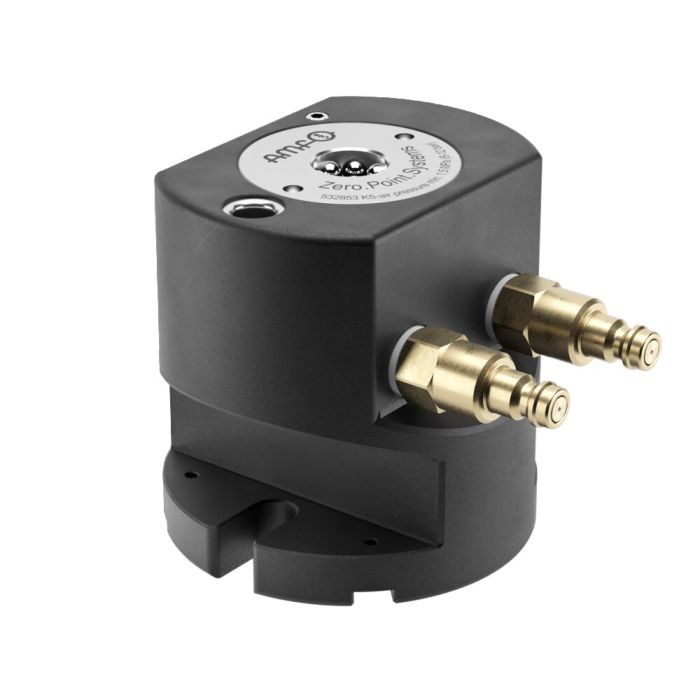

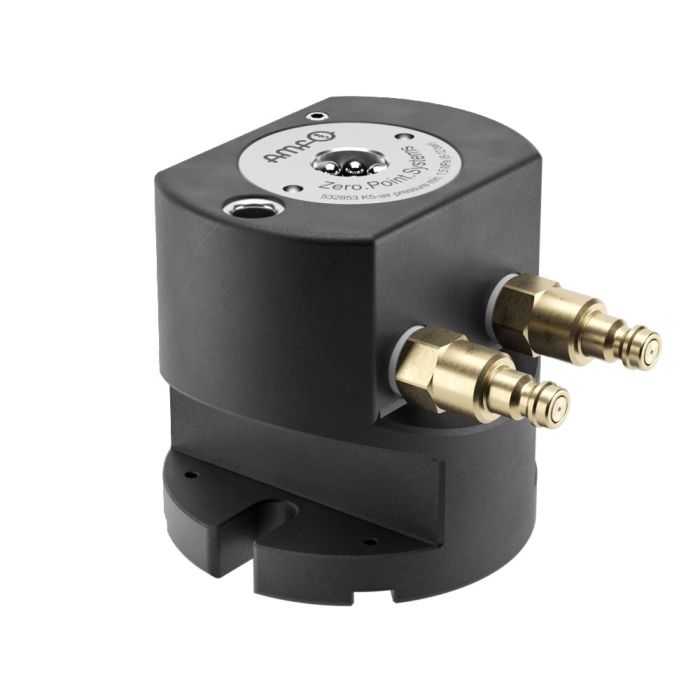

Adaptador Módulo de fixação B10 em BP5, pneum. com indexação
Aplicação:
O elemento adaptador é utilizado a fim de reduzir o tamanho B10 do elemento intermediário para o módulo de fixação pneumático BP5. As peças de trabalho e os dispositivos podem ser fixados com precisão na repetição diretamente no módulo de fixação BP5 pneumático por meio de pinos de fixação.
Este sistema de fixação pode ser usado com a finalidade do processamento de 5 lados de peças de trabalho na altura de funcionamento necessária na máquina, ou para fixar, de forma segura e rápida, peças de trabalho na mesa da máquina com espaçamentos e diferentes alturas de fixação.
As peças de trabalho podem ser protegidas durante grandes forças de processamento contra a rotação radial através da possibilidade de indexação.
Observação:
Nº de encomenda das mangas de centragem Ø 15 mm: 535732
Nº de encomenda para as porcas: 430264
O acoplamento rápido pneum., a ficha modelo, bem como os parafusos para fixação estão incluídos no conteúdo fornecido.
* Preste atenção nas instruções de montagem.
O módulo de fixação tem duas conexões:
1 = abertura pneum.
2 = reapertar pneum. (Turbo)
Vantagens:
Montagem simples, rápida e flexível de peças de trabalho de contornos complexos na mesa da máquina. Particularmente indicado para nivelar peças de trabalho ou dispositivos de aperto nas altura de funcionamento necessárias na máquina-ferramenta e para os fixar firmemente.
| N.º de encomenda | 532853 |
|---|---|
| Tipo de produto | Sistema modular de fixação de ponto zero |
| Modo de funcionamento | Pneumático |
| Tamanho módulo de fixação | 5 |
| Força de retenção [kN] | 13 |
| Força de admissão/fecho [kN] | 1.5 |
| Características especiais | Com indexação |
