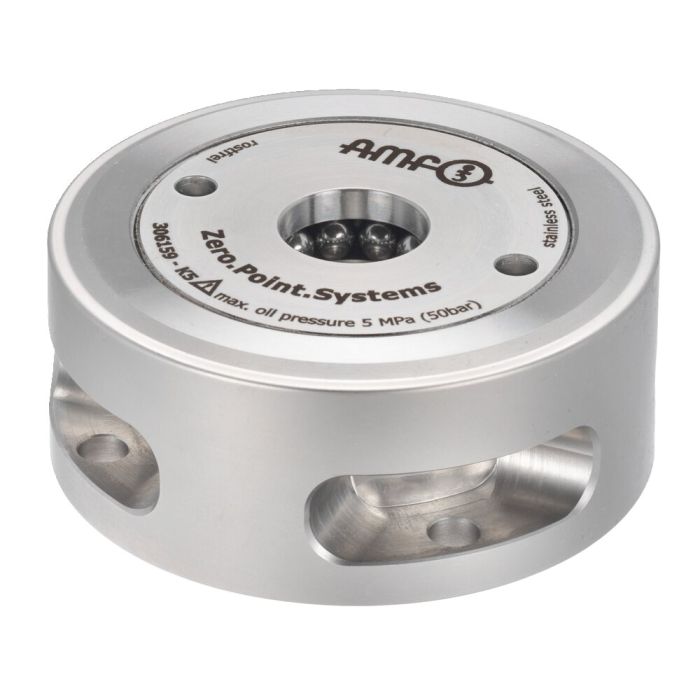

Módulo de fixação de sobrepor
Abrir hidraulicamente, tamanho KH5
N.º de encomenda
306159
Aplicação:
Sistema de fixação de ponto zero para a fixação otimizada em termos do tempo de preparação com e sem maquinário.
Observação:
O módulo de fixação de sobrepor tem elevadas forças de tração e retenção. É aberto hidraulicamente (1) e fechado mecanicamente por molas. Pode ser desconectado a qualquer momento após a despressurização da bomba.
A superfície da caixa serve de superfície de sustentação.
Tem uma linha de alimentação: abertura e fechamento hidráulica (1).
* Preste atenção nas instruções de montagem.
Sob consulta:
- Caixa de embutir individual
| N.º de encomenda | 306159 |
|---|---|
| Tipo de produto | Módulos de fixação de sobrepor |
| Modo de funcionamento | Hidráulico |
| Tamanho módulo de fixação | 5 |
| Força de retenção [kN] | 13 |
| Força de admissão/fecho [kN] | 5 |
