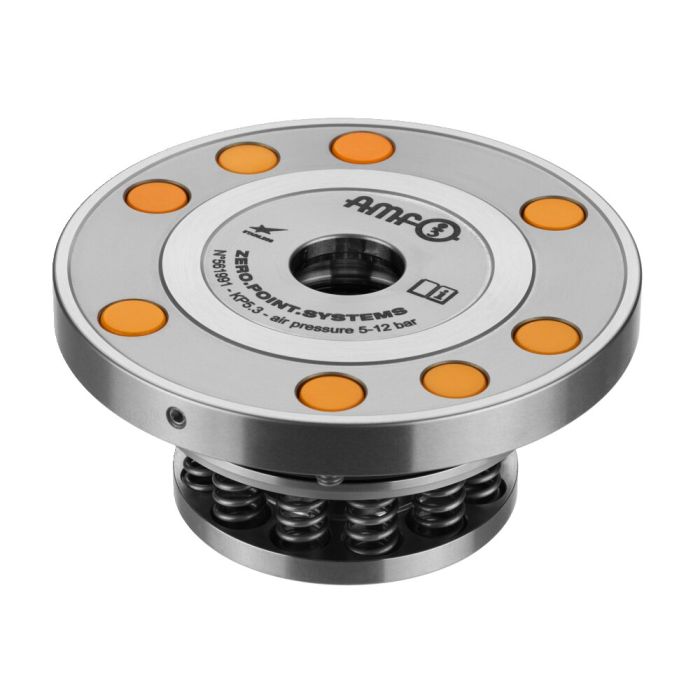

Módulo de fixação de montagem para soluções automatizadas
Concepção:
Descarga centralizada, controle de apoio e controle de abertura e de bloqueio.
Aplicação:
Sistema de fixação de ponto zero para soluções de automatização para a fixação otimizada em termos do tempo de preparação com e sem maquinário.
Observação:
Controle de bloqueio: pressão de acumulação com o módulo de fixação bloqueado, fluxo com o módulo de fixação aberto.
Controle de abertura: pressão de acumulação com o módulo de fixação aberto, fluxo com o módulo de fixação bloqueado. Controle de apoio através da função de evacuação: pressão de acumulação com o palete de troca pousado.
O módulo de fixação de montagem é pneumaticamente aberto e mecanicamente bloqueado através da força de mola. A desconexão subsequente do canal de pressão é possível a qualquer momento (o módulo foi apertado sem pressão).
O módulo de fixação tem cinco conexões:
1 = Abertura. pneum.
3 = Descarga pneum.
4 = Controle de abertura entrada pneum.
5 = Ventilação
8 = Controle de bloqueio entrada pneum.
* Preste atenção ao manual de montagem.
Sob consulta:
- Esquemas de embutir
| N.º de encomenda | 561991 |
|---|---|
| Tipo de produto | Einbau-Spannmodul |
| Modo de funcionamento | Pneumático |
| Tamanho módulo de fixação | 5 |
| Força de retenção [kN] | 13 |
| Força de admissão/fecho [kN] | 1.5 |
| Consulta de automação | Verriergelungskontrolle, Controle de abertura, Controle de apoio |
