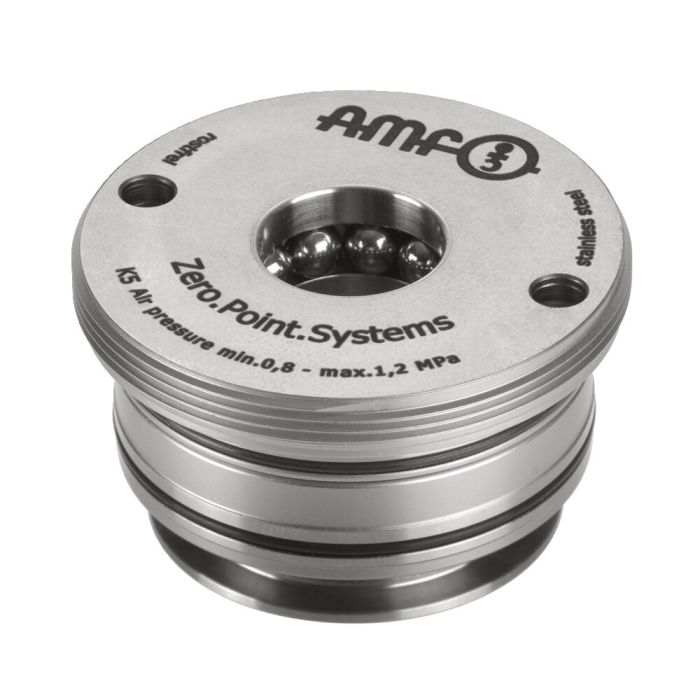

Módulo de fixação de montagem para soluções automatizadas, versão de aparafusamento
Concepção:
Descarga centralizada, controle de apoio, controle de abertura e de bloqueio.
Aplicação:
Sistema de fixação de ponto zero para soluções de automatização para a fixação otimizada em termos do tempo de preparação com e sem maquinário.
Observação:
Controle de bloqueio: pressão de acumulação com o módulo de fixação bloqueado, fluxo com o módulo de fixação aberto.
Controle de abertura: pressão de acumulação com o módulo de fixação aberto, fluxo com o módulo de fixação bloqueado.
O módulo de fixação de montagem é pneumaticamente aberto e mecanicamente bloqueado através da força de mola. Para atingir as forças de admissão e de fechamento indicadas, este tem de ser de forma temporária reapertado pneumaticamente (Turbo) (5).
A desconexão subsequente do canal de pressão é possível a qualquer momento (o módulo foi apertado sem pressão).
A superfície da caixa de montagem serve de superfície de sustentação. É recomendado o uso de um amplificador de pressão 6370ZVL. Ferramenta de montagem adequada está disponível sob o nº de pedido AMF 41046.
O módulo de fixação tem cinco conexões:
1 = Abertura. pneum.
3 = Descarga pneum.
4 = Controle de abertura entrada pneum.
5 = Fixação posterior pneum. e ventilação
8 = Controle de bloqueio entrada pneum.
* Preste atenção ao manual de montagem.
Sob consulta:
- Desenho de montagem
| N.º de encomenda | 561992 |
|---|---|
| Tipo de produto | Módulos de fixação de embutir |
| Modo de funcionamento | Pneumático |
| Tamanho módulo de fixação | 5 |
| Força de retenção [kN] | 13 |
| Força de admissão/fecho [kN] | 1.5 |
| Consulta de automação | Controle de bloqueio, Controle de abertura, Controle de apoio |
