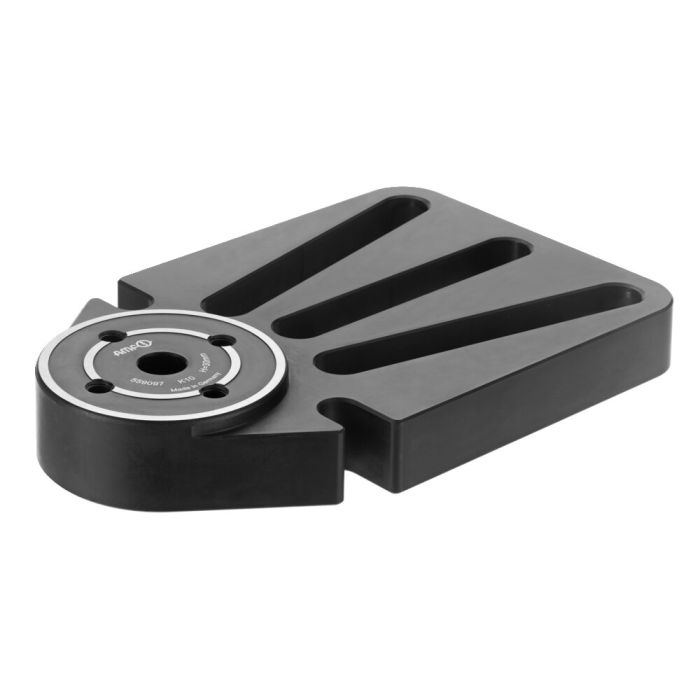

Elemento de base, plano para placa de ranhura em T, circular
Aplicação:
O elemento de base pode ser posicionado e fixado livremente na mesa da máquina com ranhuras em T. Podem ser adaptados elementos intermediários ou elementos de construção. Este sistema de fixação pode ser usado com a finalidade do processamento de 5 lados de peças de trabalho na altura de funcionamento necessária na máquina, ou para fixar, de forma segura e rápida, peças de trabalho na mesa da máquina com ranhuras em T com espaçamentos e diferentes alturas de fixação.
Observação:
Mangas de centralização:
- Ø15: n.º de ped. 535732
- Ø16: n.º de ped. 78006
Vantagens:
Através da disposição das ranhuras de fixação é possível uma fixação simples, rápida e flexível de contornos de peças de trabalho complexos na mesa da máquina com ranhuras em T. Particularmente indicado para nivelar peças de trabalho ou dispositivos de aperto nas alturas de processamento necessárias na máquina-ferramenta e para fixá-los firmemente.
| N.º de encomenda | 559097 |
|---|---|
| Tipo de produto | Sistema modular de fixação de ponto zero |
| Modo de funcionamento | Mecânico, Hidráulico, Pneumático |
| Tamanho módulo de fixação | 10 |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
- Tirante para ranhuras T Nr. 80465 Classe de resistência 10.9, rosca M12, ranhura 14 mm, comprimento 80 mm
