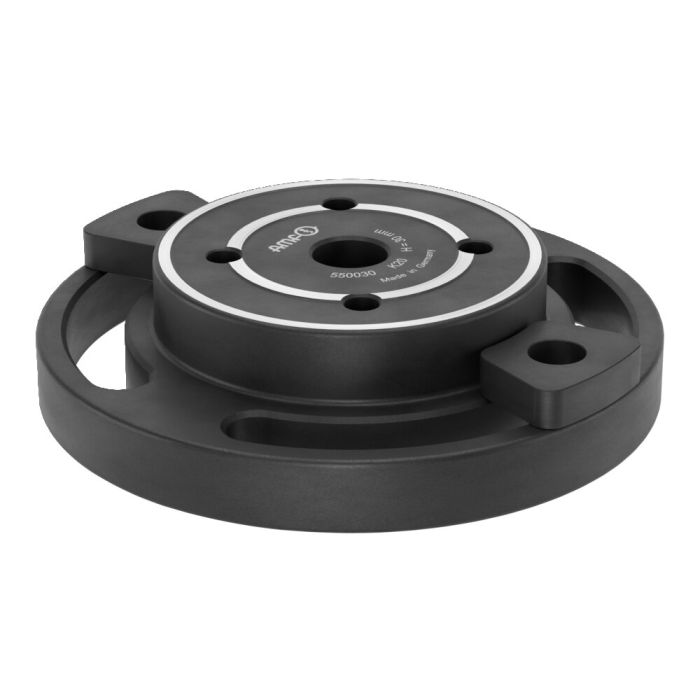

Elemento de base, circular para placa de ranhura em T
Aplicação:
O elemento de base pode ser posicionado e fixado livremente na mesa da máquina com ranhuras em T sobre a borda de fixação circundante. Podem ser adaptados elementos intermediários ou elementos de construção. Este sistema de fixação pode ser usado com a finalidade do processamento de 5 lados de peças de trabalho na altura de funcionamento necessária na máquina, ou para fixar, de forma segura e rápida, peças de trabalho na mesa da máquina com ranhuras em T com espaçamentos e diferentes alturas de fixação.
Observação:
Mangas de centralização:
- Ø15: N.º de ped. 535732
- Ø16: N.º de ped. 78006
Anilha tensora:
- N.º de ped. B10 = 559140
- N.º de ped. B20 = 535757.
Para posicionar em uma placa ranhurada pode ser utilizada a porca ranhurada de ajuste n.º 6322A com parafusos cilíndricos
ISO 4762-M6x10.
Vantagens:
Montagem simples, rápida e flexível de peças de trabalho de contornos complexos na mesa da máquina. Particularmente indicado para nivelar peças de trabalho ou dispositivos de aperto nas altura de funcionamento necessárias na máquina-ferramenta e para os fixar firmemente.
| N.º de encomenda | 559096 |
|---|---|
| Tipo de produto | Sistema modular de fixação de ponto zero |
| Modo de funcionamento | Mecânico, Hidráulico, Pneumático |
| Tamanho módulo de fixação | 20 |
