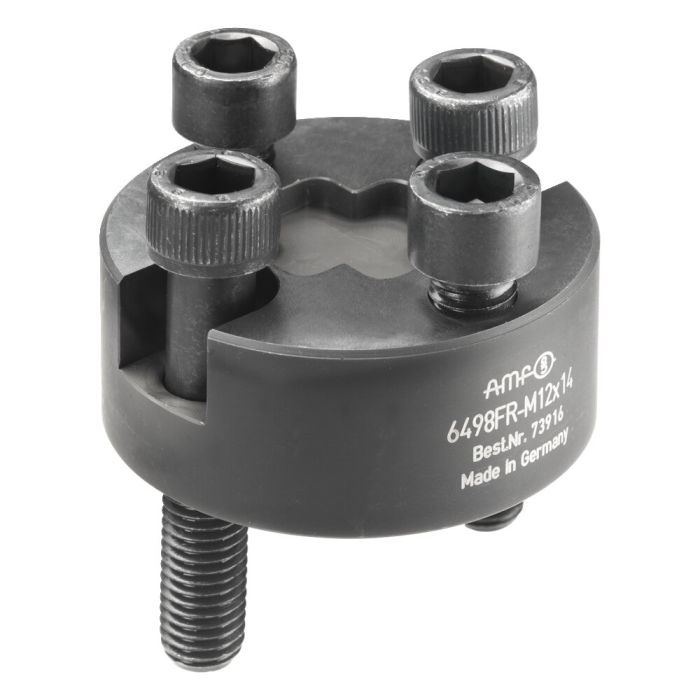

Elemento de base, redondo
Tamanho M12x14, ranhura 14 mm, ⌀ 68 mm, altura 30 mm
N.º de encomenda
73916
Aplicação:
Aplicação em conjunto com o fixador lateral nº 6498, para apertar de forma transversal e
longitudinal em relação à ranhura da mesa. A dimensão M16x18 pode ser fixada em palete M16.
Observação:
Usando a porca ranhurada plana 6322A-18 (71597), é possível conectar exatamente o grampo lateral com a placa base redonda. Com as porcas ranhuradas 6322A ou 6322B, a placa base pode ser posicionada exatamente na mesa de máquina.
Vantagens:
- Aumento da altura da peça de trabalho.
Sob consulta:
Versões especiais (medida A ±0,01) fornecidas a pedido.
* não disponível no estoque
| N.º de encomenda | 73916 |
|---|---|
| Tipo de produto | Grampos de aperto lateral |
| Ranhura [mm] | 14 |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
Acessórios adequados
- Grampo de aperto lateral Nr. 73890 Ranhura 14 mm, força de aperto horizontal máx. 12 kN, força descendente máx. 7 kN
