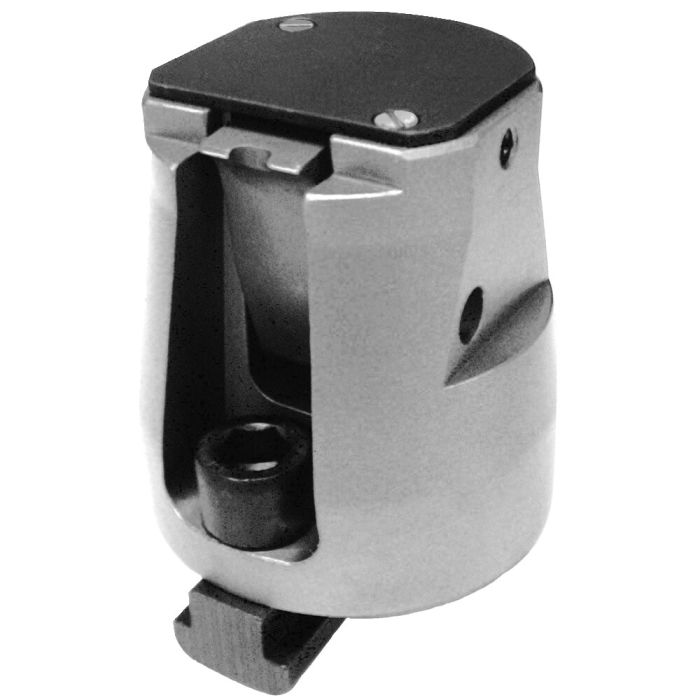

Grampo de aperto lateral
Aplicação:
O fixador lateral mecânico com efeito descendente deve ser aplicado como um elemento de aperto e como encosto fixo. Ao ativar os parafusos, a peça é fixada através de ponta de aperto. Ao mesmo tempo, resulta um efeito de descendente. Ao colocar lateralmente um encosto, uma peça pode ser fixada de maneira exata. Em conjunto com a placa de base nº 6498FT, o fixador lateral pode ser usado de forma transversal à ranhura da mesa. Com a placa de base redonda Nº 6498FR apenas de forma longitudinal à mesa.
Observação:
Com uma chaveta nº 6322A ou nº 6322B, pode-se posicionar com precisão o fixador lateral na ranhura da mesa de máquina.
Vantagens:
- construção compacta
- fixação precisa e segura da peça através do efeito descendente
- aperto elevado
- aperto lateral para trabalhar de forma completa superfícies sem perfis acentuados
- rosca lateral possibilita a fixação de um encosto
- possibilidade de aplicação horizontal e vertical
- diminuição dos custos de fixação poupando no tempo e nos elementos de fixação
- aplicação variada e variável.
Sob consulta:
Versões especiais (medida A ±0,01) fornecidas a pedido.
* não disponível no estoque
| N.º de encomenda | 73890 |
|---|---|
| Tipo de produto | Grampos de aperto lateral |
| Ranhura [mm] | 14 |
