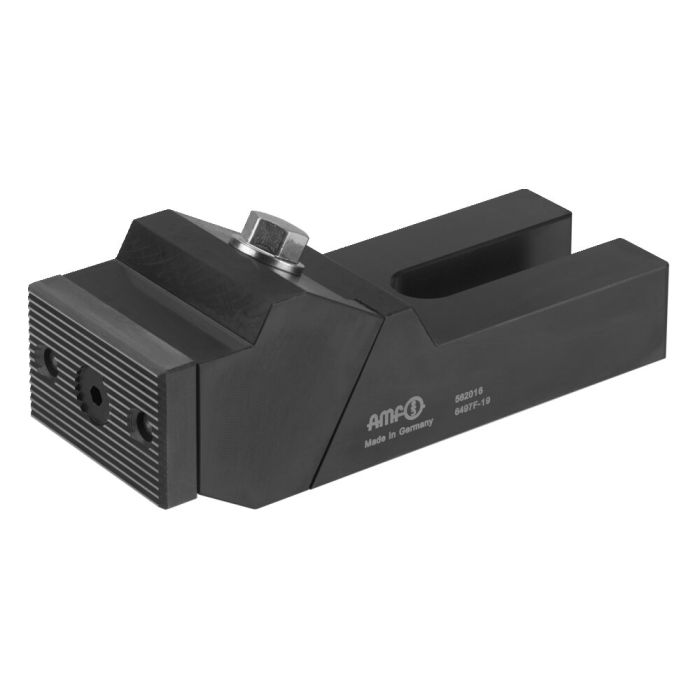

Mordente estabilizador, construção plana
Ranhura 10-14 mm, força de aperto horizontal máx. 4-15 kN, força descendente máx. 0,7-2,2 kN
N.º de encomenda
564074
Aplicação:
Devido às suas grandes faces de aperto, estes grampos de aperto rasteiro são adequados para fixação lateral de peças de trabalho. Para prender na mesa da máquina, recomendamos o uso de dois parafusos de aperto! Como parafuso de fixação deve ser encomendado separadamente parafuso para ranhuras de guia DIN 787 de acordo com a largura da ranhura - duas unidades para cada mordente.
Observação:
As forças de aperto F1 e F2 são alcançadas com a colocação ideal e a utilização do esforço de torção máximo dos parafusos de fixação.
* As forças de tensão F1 e F2 dependem da largura da ranhura
| N.º de encomenda | 564074 |
|---|---|
| Tipo de produto | Mordente estabilizador |
| Ranhura [mm] | 10, 12, 14 |
