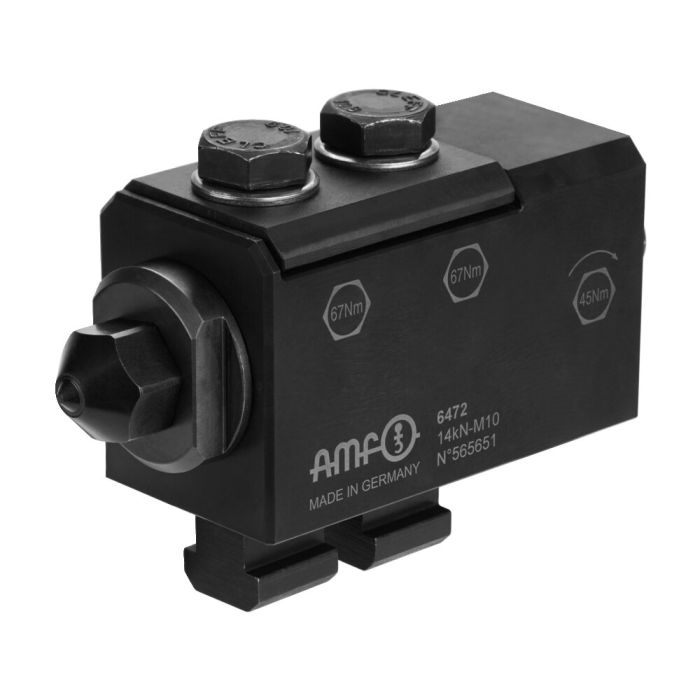

Fixador lateral com ponta de aperto
Aplicação:
O fixador lateral mecânico sem efeito de tração deve ser aplicado como um elemento de batente e como encosto fixo.
Em conjunto com a placa de base com ranhura 6498FT, o fixador lateral deve ser aplicado de forma transversal relativamente à ranhura da mesa.
Observação:
A força de aperto é obtida com o máximo aproveitamento do torque máximo de aperto dos parafusos de fixação.
Em caso de utilização de porcas T maiores, prestar atenção ao comprimento do parafuso! Ao aplicar uma respiga plana Nº 6322A, existe a possibilidade de colocar de maneira exata o fixador lateral na ranhura da mesa de máquina.
A fixação é efetuada com um parafuso de cabeça cilíndrica ISO 4762 M6 x 10.
Parafusos de pressão adequados:
7110DKX-12xM12 Parafuso de pressão com esfera, liso
7110DFX-12xM12 Parafuso de pressão com esfera, estriado
Vantagens:
- design compacto
-possibilidade de aplicação horizontal e vertical
- parafuso de pressão intercambiável
| N.º de encomenda | 565652 |
|---|---|
| Tipo de produto | Grampos de aperto lateral |
| Ranhura [mm] | 18 |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
- Mordente estabilizador, construção plana Nr. 564074 Ranhura 10-14 mm, força de aperto horizontal máx. 4-15 kN, força descendente máx. 0,7-2,2 kN
- Geampo de efeito descendente Nr. 79392 Tamanho 16, curso 27 mm, força de aperto horizontal máx. 40 kN, força descendente máx. 4 kN
