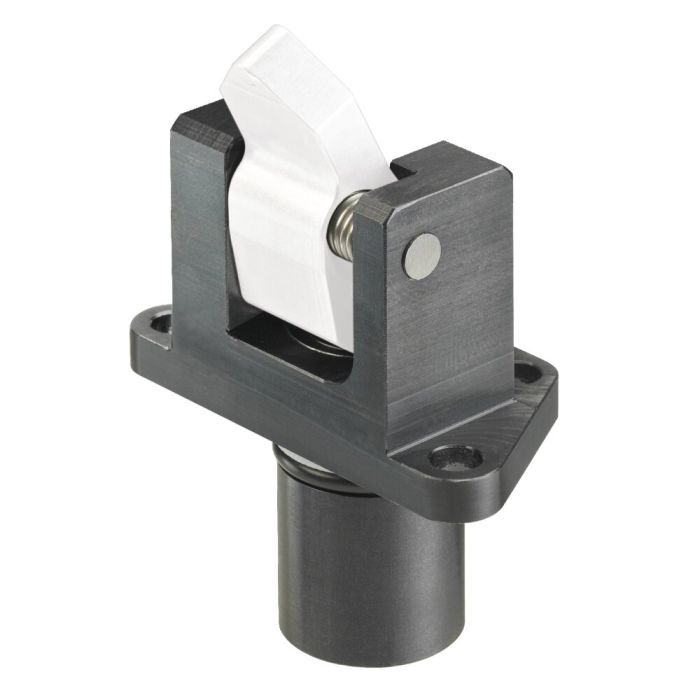

Fixador vertical

Concepção:
Corpo base em aço polido. Biela do pistão nitrurado. Separador na biela do pistão. Mola restabelecedora integrada. Volume de fornecimento com eixos da alavanca de aperto, mas sem alavanca de aperto. Alimentação de óleo através de canal de óleo no corpo do dispositivo.

Aplicação:
Estes fixadores verticais podem ser utilizados para tarefas de fixação, nas quais é fixada na aba de aperto.

Características:
Pequenas dimensões, reduzida distância na disposição em linha. As alavancas de aperto podem ser facilmente substituídas no estado montado.

Observação:
Parafusos conforme a ISO4762 M6, classe de resistência 12.9, levemente lubrificados, torque de aperto Md = 18 Nm não estão incluídos no volume de fornecimento.
O tensor vertical permite, ao soltar, uma pressão de acumulação máx. de 3 bar, isto deve ser sobretudo observado durante a aplicação de válvulas de controle.
