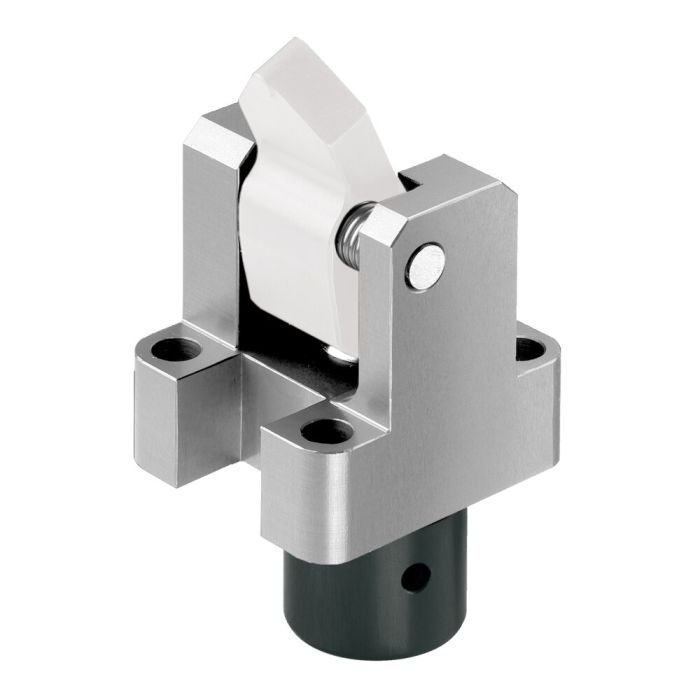

Fixador vertical
Concepção:
Corpo base em aço quimicamente niquelado. Biela do pistão nitrurado. Separador na biela do pistão. Mola restabelecedora integrada. Volume de fornecimento com eixos da alavanca de aperto, mas sem alavanca de aperto. Alimentação de óleo através de canal de óleo no corpo do dispositivo.
Aplicação:
Estes fixadores verticais podem ser utilizados para tarefas de fixação, nas quais é fixada na aba de aperto.
Características:
Pequenas dimensões, reduzida distância na disposição em linha. As alavancas de aperto podem ser facilmente substituídas no estado montado.
Observação:
Parafusos conforme a ISO 4762, classe de resistência 12.9, levemente lubrificados, não estão incluídos no volume de fornecimento.
O fixador vertical permite, ao soltar, uma pressão de acumulação máx. de 3 bar, isto deve ser sobretudo conservado durante a aplicação de válvulas de controle. Importante: observar a seção transversal da linha de alimentação.
| N.º de encomenda | 322404 |
|---|---|
| Tipo de produto | Fixador vertical |
| Máx. de funcionamento [bar] | 250 |
| Máx. força de pistão [kN] | 5 |
| Tipo de comando | Simples ação |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
- Alavanca de aperto em aço Nr. 324186 Para fixador vertical 6958AU e 6958AT, alavanca de carga 18 mm, força de aperto máx. 3,3 kN
- Alavanca de aperto em aço Nr. 324194 Para fixador vertical 6958AU e 6958AT, alavanca de carga 30 mm, força de aperto máx. 2 kN
- Molde da alavanca de aperto em aço Nr. 324418 Para fixador vertical 6958AU e 6958AT, alavanca de carga 32 mm, Ø 8 mm
- Alavanca de aperto em alumínio Nr. 324434 Para fixador vertical 6958AU e 6958AT, alavanca de carga 18 mm, força de aperto máx. 1,3 kN, pressão de serviço máx. 100 bar
- Molde da alavanca de aperto em alumínio Nr. 324483 Para fixador vertical 6958AU e 6958AT, alavanca de carga 32 mm, Ø 8 mm, pressão de serviço máx. 100 bar
- Fixador vertical Nr. 322420 Pressão de serviço máx. 250 bar, máx. força de pistão 5 kN, simples ação
- Fixador vertical Nr. 322248 Pressão de serviço máx. 350 bar, máx. força de pistão 7 kN, simples ação
- Fixador vertical Nr. 322255 Pressão de serviço máx. 350 bar, máx. força de pistão 7 kN, simples ação
- Fixador vertical Nr. 326272 Pressão de serviço máx. 250 bar, máx. força de pistão 5 kN, de acção dupla
- Fixador vertical Nr. 326231 Pressão de serviço máx. 250 bar, máx. força de pistão 5 kN, de acção dupla
