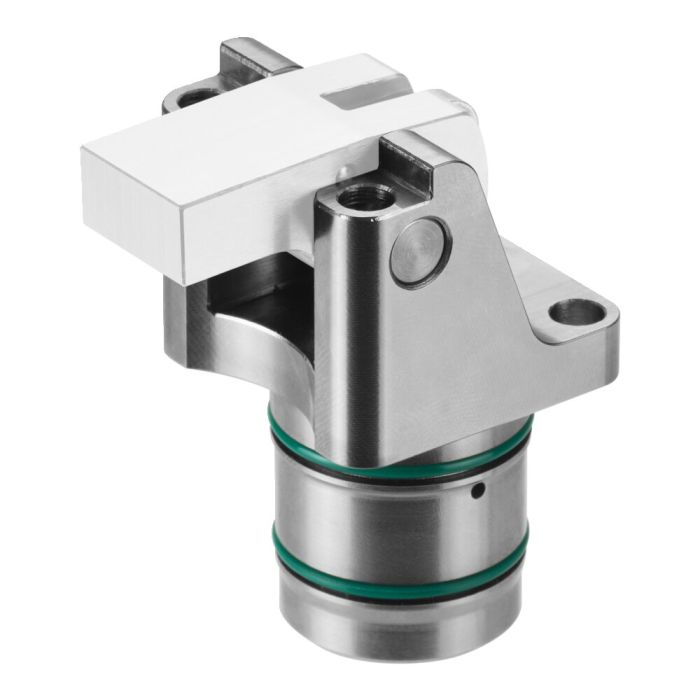

Fixador vertical com alavanca giratória
Concepção:
Corpo em aço. Superfície externa galvanizada. Volume de fornecimento sem alavanca de aperto. Alimentação de óleo através de canal de óleo no corpo do dispositivo. Parafusos cilíndricos conforme ISO 4762, classe de resistência 12.9, levemente lubrificados, estão incluídos no material fornecido.
Aplicação:
Graças ao seu modelo compacto, o fixador vertical com alavanca giratória é adequado principalmente para utilização em dispositivos de aperto com espaços de instalação limitados. O grande ângulo de abertura das alavancas de aperto permite carregar e descarregar facilmente o dispositivo. O retentor vertical de ação dupla é adequado para o aperto em bolsas de aperto. Para movimentos de marcha-atrás claramente definidos.
Características:
Pequenas dimensões, reduzida distância na disposição em linha. O eixo central horizontal na alavanca de aperto e o ponto de pressão na peça estão em um nível. Com isto não é possível nenhum movimento relativo na peça de trabalho. A área de aperto permitida é de +/- 1,5°.
Sp = Apertar, Lo = Soltar
| N.º de encomenda | 570471 |
|---|---|
| Tipo de produto | Fixador vertical |
| Máx. de funcionamento [bar] | 250 |
| Máx. força de pistão [kN] | 11.3 |
| Tipo de comando | Dupla ação |
| Características especiais | Com alavanca giratória |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
- Alavanca de aperto Nr. 570536 Para fixador vertical com alavanca giratória 6958DH, alavanca de carga 17,5 mm, força de aperto máx. 11,3 kN
- Alavanca de aperto Nr. 570537 Para fixador vertical com alavanca giratória 6958DH, alavanca de carga 25 mm, força de aperto máx. 7,5 kN
- Alavanca de aperto Nr. 570538 Para fixador vertical com alavanca giratória 6958DH, alavanca de carga 32,5 mm, força de aperto máx. 5,7 kN
- Molde da alavanca de aperto Nr. 570547 Para fixador vertical com alavanca giratória 6958DH, alavanca de carga 40 mm
- Fixador vertical Nr. 322487 Pressão de serviço máx. 250 bar, máx. força de pistão 12 kN, simples ação
- Fixador vertical Nr. 322503 Pressão de serviço máx. 250 bar, máx. força de pistão 12 kN, simples ação
- Fixador vertical Nr. 326371 Pressão de serviço máx. 250 bar, máx. força de pistão 12,2 kN, de acção dupla
- Fixador vertical MINI Nr. 563316 Pressão de serviço máx. 250 bar, máx. força de pistão 13,25 kN, de acção dupla
