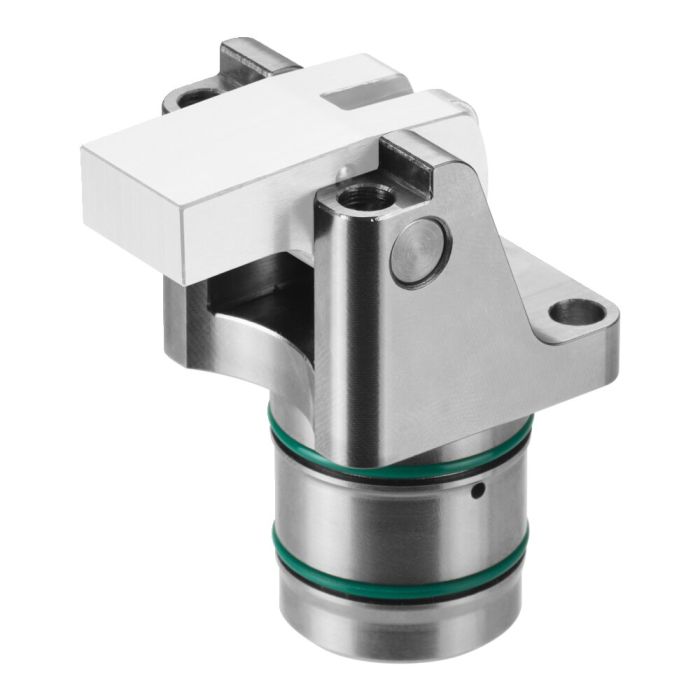

Fixador vertical com alavanca giratória
Concepção:
Corpo em aço. Superfície externa galvanizada. Volume de fornecimento sem alavanca de aperto. Alimentação de óleo através de canal de óleo no corpo do dispositivo. Parafusos cilíndricos conforme ISO 4762, classe de resistência 12.9, levemente lubrificados, estão incluídos no material fornecido.
Aplicação:
Graças ao seu modelo compacto, o fixador vertical com alavanca giratória é adequado principalmente para utilização em dispositivos de aperto com espaços de instalação limitados. O grande ângulo de abertura das alavancas de aperto permite carregar e descarregar facilmente o dispositivo. O retentor vertical de ação dupla é adequado para o aperto em bolsas de aperto. Para movimentos de marcha-atrás claramente definidos.
Características:
Pequenas dimensões, reduzida distância na disposição em linha. O eixo central horizontal na alavanca de aperto e o ponto de pressão na peça estão em um nível. Com isto não é possível nenhum movimento relativo na peça de trabalho. A área de aperto permitida é de +/- 1,5°.
Sp = Apertar, Lo = Soltar
| N.º de encomenda | 570472 |
|---|---|
| Tipo de produto | Fixador vertical |
| Máx. de funcionamento [bar] | 250 |
| Máx. força de pistão [kN] | 17.7 |
| Tipo de comando | Dupla ação |
| Características especiais | Com alavanca giratória |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
- Alavanca de aperto Nr. 570539 Para fixador vertical com alavanca giratória 6958DH, alavanca de carga 22 mm, força de aperto máx. 17,4 kN
- Alavanca de aperto Nr. 570540 Para fixador vertical com alavanca giratória 6958DH, alavanca de carga 31,5 mm, força de aperto máx. 11,6 kN
- Alavanca de aperto Nr. 570541 Para fixador vertical com alavanca giratória 6958DH, alavanca de carga 41 mm, força de aperto máx. 8,7 kN
- Molde da alavanca de aperto Nr. 570548 Para fixador vertical com alavanca giratória 6958DH, alavanca de carga 50 mm
- Fixador vertical, modelo flangeado Nr. 570466 Pressão máx. de serviço de 250 bar, força do pistão máx. 17,5 kN, dupla ação
- Fixador vertical, modelo roscado Nr. 328039 Pressão de serviço máx. 250 bar, máx. força de pistão 17,5 kN, de acção dupla
- Fixador vertical Nr. 322529 Pressão de serviço máx. 250 bar, máx. força de pistão 20 kN, simples ação
- Fixador vertical Nr. 322545 Pressão de serviço máx. 250 bar, máx. força de pistão 20 kN, simples ação
